Wielokanałowy niskoszumowy front-end analogowy do precyzyjnych urządzeń pomiarowych

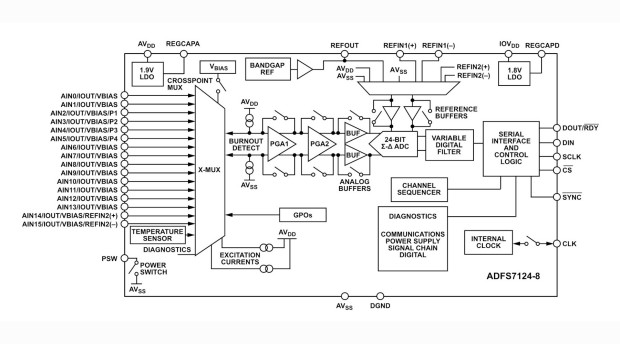

ADFS7124-8 to energooszczędny, niskoszumowy analogowy front-end do precyzyjnych urządzeń pomiarowych, zawierający wzmacniacz programowalny i 24-bitowy przetwornik A/C sigma-delta z precyzyjnym źródłem napięciowym. Może być skonfigurowany do pracy z 8 wejściami różnicowymi lub 15 wejściami asymetrycznymi. Dzięki dużemu wewnętrznemu wzmocnieniu, umożliwia bezpośrednie podłączanie źródeł sygnału o małej amplitudzie.
Jedną z najważniejszych zalet układu jest dostępność 3 trybów zasilania, którym odpowiadają różne wartości poboru prądu, szybkości transmisji danych i napięcia szumu. Dodatkowo, ADFS7124-8 oferuje wiele opcji filtrów, zapewniając dużą elastyczność konfiguracji oraz zawiera filtr zakłóceń o częstotliwości 50/60 Hz, którego tłumienie przekracza 80 dB. Może korzystać z zewnętrznego lub własnego źródła sygnału referencyjnego bandgap o małym dryfcie i małym poziomie szumu oraz z wewnętrznego lub zewnętrznego zegara.
Pozostałe cechy:
- dryft wewnętrznego źródła referencyjnego: maks. 15 ppm/°C @ 70 µA,
- wzmocnienie: 1...128 V/V,
- pobór prądu w trybie power-down: maks. 5 µA,
- interfejsy: 3- lub 4-żyłowe SPI/QSPI/Microwire,
- odporność na wyładowania ESD: do 4 kV,
- dostępne tryby zasilania:
- low power: 24 nV rms @ 1,17 Sps, G=128 (255 μA), 1,17...2400 Sps,
- mid power: 20 nV rms @ 2,34 Sps, G=128 (355 μA), 2,34...4800 Sps,
- full power: 23 nV rms @ 9,4 Sps, G=128 (930 μA), 9,38...19200 Sps,
- niezależna konfiguracja poszczególnych kanałów,
- wbudowane funkcje kalibracyjne i diagnostyczne (CRC, test toru sygnałowego i interfejsu),
- wbudowany czujnik temperatury, źródło pobudzające do zewnętrznych czujników, sekwenser kanałów, czujnik napięcia zasilania, oscylator zegarowy i wyjścia programowalne.
Obwody analogowe ADFS7124-8 mogą być zasilane napięciem asymetrycznym z zakresu 2,7...3,6 V lub symetrycznym ±1,8 V. Napięcie zasilania sekcji cyfrowej wynosi od 1,65 do 3,6 V. Dopuszczalny zakres temperatury pracy rozciąga się od -40 do +125°C. Układ jest zamykany w obudowie LFCSP-32.
