Układy TVS zabezpieczające przed wyładowaniami ESD w obudowach 1,25 x 1,0 x 0,5mm

W ofercie firmy LittelFuse pojawiły się dwie nowe serie układów TVS realizujących zabezpieczenie ESD, wchodzących w skład rodziny SPA. SP1010-04UTG i SP1011-04UTG to układy 4-kanałowe, zapewniające ochronę przed wyładowaniami do odpowiednio ±8kV i ±15kV oraz charakteryzujące się pojemnością wewnętrznych diod wynoszącą 3,5pF i 7pF.

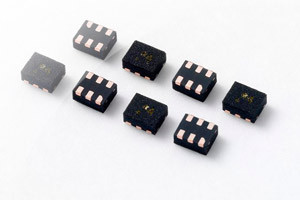

Mogą pracować w przedziale temperatur od -40°C do +85°C. Są zamykane w niskoprofilowych obudowach µDFN-6 o wymiarach zaledwie 1,25 x 1,0 x 0,5mm. Zapewniają zgodność z następującymi standardami:zalny zakres temperatur pracy wynosi od -30°C do +85°C.

• ESD, IEC61000-4-2, ±8kV (kontakt), ±15kV (powietrze) – SP1010,
• ESD, IEC61000-4-2, ±15kV (kontakt), ±30kV (powietrze) – SP1011,
• EFT, IEC61000-4-4, 40A (5/50ns) – SP1010 i SP1011,
• IEC61000-4-5, 1A (tp=8/20µs) – SP1010,
• IEC61000-4-5, 2A (tp=8/20µs) – SP1011.
