Miniaturowy regulator LDO 300 mA o współczynniku PSRR powyżej 55 dB @ 1 MHz

TLV773 to regulator LDO o wydajności prądowej 300 mA i skutecznym tłumieniu tętnienia na linii zasilania (PSRR>55 dB @ 1 MHz), przeznaczony do zastosowań w urządzeniach przenośnych o dużej gęstości upakowania podzespołów. Akceptuje napięcie wejściowe z zakresu od 1,4 do 5,5 V, natomiast napięcie wyjściowe jest zaprogramowane fabrycznie i może wynosić od 0,6 do 3,3 V. TLV773 zawiera układ miękkiego startu, zapobiegający dużym impulsom prądu rozruchowego, ogranicznik prądowy oraz układ szybkiego rozładowania pojemności wyjściowej po wyłączeniu zasilania. Wejście Enable umożliwia włączenie/wyłączenie napięcia wyjściowego zewnętrznym sygnałem logicznym.

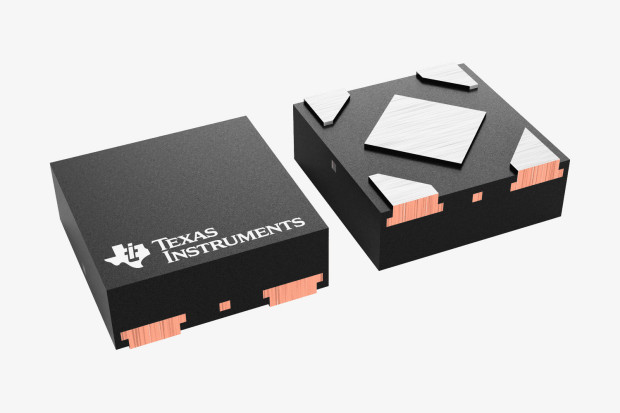

TLV773 charakteryzuje się napięciem dropout równym 180 mV @ 300 mA. Dokładność stabilizacji napięcia wyjściowego wynosi 1% w temperaturze pokojowej i ±2,4% w całym zakresie dopuszczalnej temperatury pracy od -40 do +85°C. Do zapewnienia stabilnej pracy wymagany jest mały wyjściowy kondensator ceramiczny o pojemności od 0,47 µF. Układ jest dostępny w dwóch wariantach obudów: standardowej SOT-23-5 o powierzchni 2,9 x 2,8 mm oraz miniaturowej X2SON o powierzchni zaledwie 1 x 1 mm.
