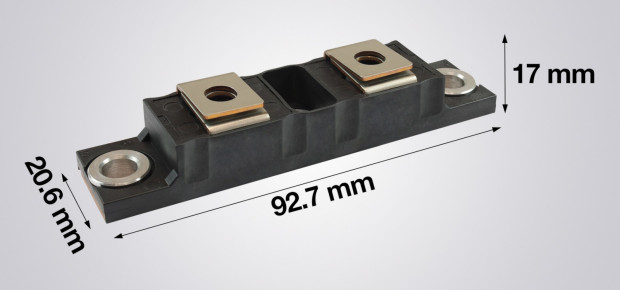

Ultraszybkie, podwójne diody FRED Pt 500 A/600 V w nowych obudowach TO-244 Gen III

Vishay Intertechnology powiększa ofertę ultraszybkich diod linii FRED Pt o dwa modele 500-amperowe o napięciu przebicia 600 V, zamykane w nowych obudowach TO-244 Gen III. Są to podwójne diody w konfiguracji ze wspólną katodą, charakteryzujące się nawet 5-krotnie dłuższym czasem bezawaryjnej pracy od wcześniejszych odpowiedników, zamykanych w obudowach TO-244. Wytrzymują 46 tys. cykli IOL (Intermittent Operating Life). Dodatkowo, pozwalają zredukować straty mocy i poziom generowanych zaburzeń elektromagnetycznych. Identyczny rozkład wyprowadzeń, jak w przypadku wcześniejszych modeli, pozwala na stosowanie ich jako bezpośrednich zamienników.

Diody VS-VSUD505CW60 i VS-VSUD510CW60 nadają się idealnie do zastosowań w spawarkach wysokoczęstotliwościowych, wysokoprądowych konwerterach, zasilaczach UPS, systemach BWMS (ballast water management system), w transporcie kolejowym, na statkach oraz wszędzie tam, gdzie straty związane z przełączaniem stanowią dużą część ogólnych strat mocy. W tego typu zastosowaniach, ich łagodna charakterystyka regeneracji eliminuje konieczność stosowania dodatkowych elementów tłumiących.

Obie diody charakteryzują się małym napięciem przewodzenia, wynoszącym od 0,82 V, rezystancją termiczną złącze-obudowa równą 0,16 °C/W i szerokim zakresem temperatury pracy do +175°C.



VS-VSUD505CW60

VS-VSUD510CW60

VR

600 V

IF(AV)

500 A

Qrr (typ.)

460 nC

1770 nC

trr

178 ns

270 ns

VFM @ 250 A, +175°C

0,95 V

0,82 V

RthJC

0,16 °C/W

Obudowa

TO-244
