Kontrolery wielowyjściowych zasilaczy o mocy do 90 W z wieloma wyjściami CV i CC

Nowoczesne systemy elektroniczne wymagają zazwyczaj kilku napięć zasilania, jednak straty w każdym stopniu konwersji sumują się, zmniejszając sprawność i powodując niepotrzebną emisję ciepła. Kontrolery rodziny InnoMux-2, zawierające stopień konwersji AC-DC i DC-DC w pojedynczej obudowie, pozwalają zrealizować układ zasilania o dużej sprawności energetycznej i małej liczbie komponentów. Mogą one znaleźć zastosowanie np. w urządzeniach AGD, aplikacjach przemysłowych i układach podświetlania LED. W porównaniu z odpowiednikami dwustopniowymi, pozwalają zwiększyć sprawność energetyczną nawet do 10 punktów procentowych, co wynika m.in. z zastosowania architektury zero-voltage switching oraz 750-woltowych tranzystorów PowiGaN, produkowanych na podłożach z azotku galu. Przy braku obciążenia, pobór mocy kontrolerów InnoMux2 nie przekracza 30 mW, a fluktuacje napięcia wyjściowego w funkcji zmian napięcia wejściowego, prądu obciążenia i temperatury są mniejsze niż ±3%. Maksymalna moc wyjściowa wynosi 90 W.

W ramach serii InnoMux2 dostępne są obecnie dwa typy kontrolerów:

• InnoMux2-EP, zawierający do 3 wyjść CV lub jedno CV i jedno CC,
• InnoMux2-BL, zawierający jedno wyjście CV i do 4 wyjść CC.

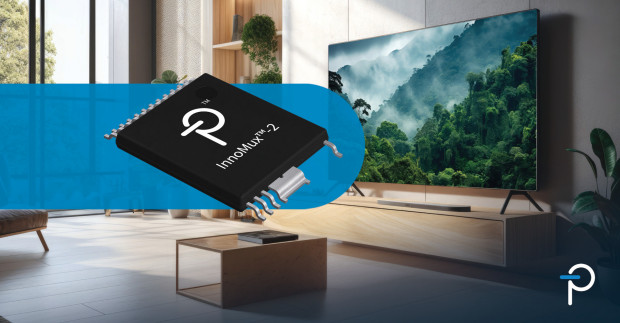

Kontrolery InnoMux-2 są zamykane w obudowach InSOP-24 i InSOP-28, niewymagających chłodzenia za pomocą radiatorów. Ich ceny hurtowe zaczynają się od 1,11 USD przy zamówieniach 50 tys. sztuk. W ofercie firmy Power Integrations są też dostępne trzy zestawy ewaluacyjne:

• DER-714 (zasilacz 52 W z jednym wyjściem CV i jednym CC),
• DER-715 (zasilacz 23 W z jednym wyjściem CV i 4 wyjściami CC),
• DER-716 (zasilacz 62 W z 3 wyjściami CV).
