Kontroler hot-swap o zakresie napięcia wejściowego -80...-6,5 V do infrastruktury telekomunikacyjnej

XDP700-002 to kontroler hot-swap do infrastruktury telekomunikacyjnej, charakteryzujący się szerokim zakresem napięcia wejściowego od -80 V do -6,5 V i odpornością na przepięcia wejściowe już od -100 V @ 500 ms. Umożliwia on cyfrowe programowanie obszaru bezpiecznej pracy (SOA) współpracującego tranzystora lub kilku tranzystorów MOSFET. Charakteryzuje się dokładnością pomiaru natężenia prądu i napięcia odpowiednio 0,7% i 0,5%. Poza stacjami bazowymi, switchami, routerami i systemami antenowymi, może też znaleźć zastosowanie w systemach dystrybucji zasilania oraz dowolnych aplikacjach przemysłowych, zasilanych z szyny -24 V i -48 V. Jest przystosowany do pracy w zakresie temperatury złącza od -40 do +125°C.

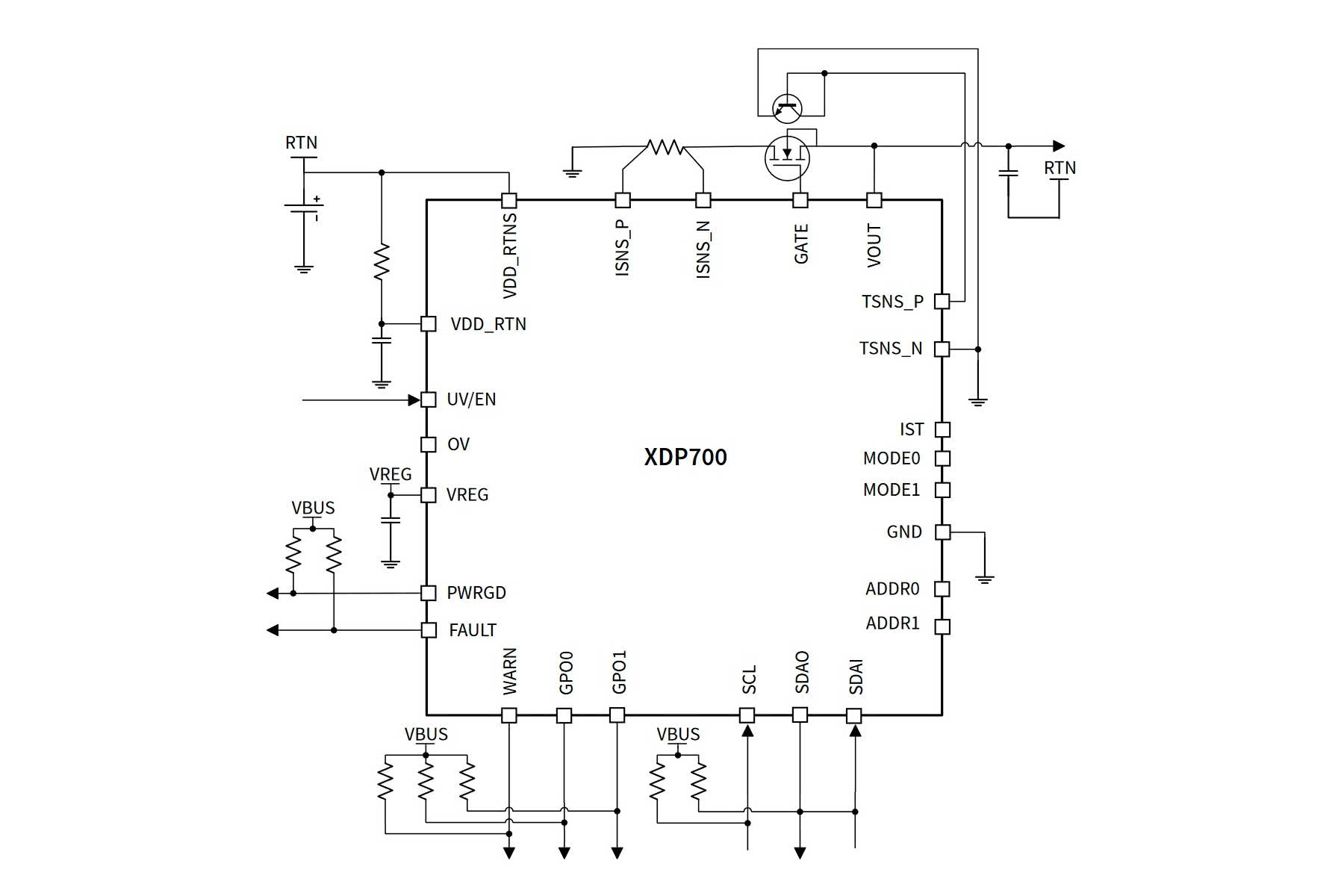

XDP700-002 zawiera zabezpieczenie podnapięciowe, nadnapięciowe, nadprądowe i termiczne. Jego architektura obejmuje 3 bloki: precyzyjny układ telemetrii do monitorowania i wykrywania błędów, cyfrowy blok SOA, zabezpieczający tranzystor n-MOSFET oraz układ sterowania bramek. Do monitorowania systemu wykorzystywana jest szyna PMBus. Bezpieczeństwo pracy zwiększa funkcja zabezpieczenia nadprądowego o czasie reakcji wynoszącym jedynie 1 µs. Dzięki cyfrowej konfiguracji, układ wymaga minimum elementów współpracujących i małej powierzchni płytki drukowanej. Równocześnie, zapewnia kompatybilność ze starszymi, analogowymi kontrolerami hot-swap.

XDP700-002 jest zamykany w obudowie VQFN o powierzchni 6 x 6 mm.
