9-amperowy sterownik tranzystorów SiC MOSFET i IGBT w obudowie SOIC-16

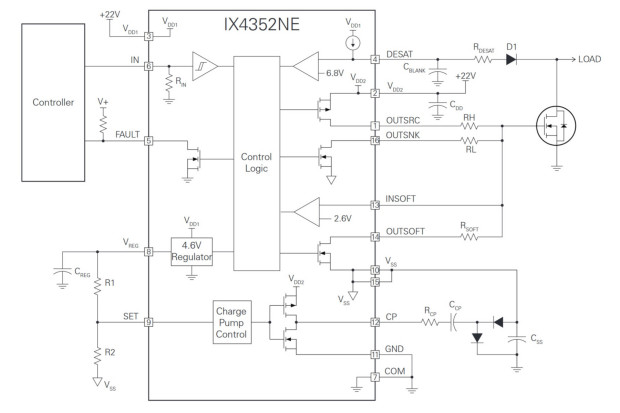

Firma Littelfuse wprowadziła na rynek nowy sterownik bramek tranzystorów SiC MOSFET i IGBT dużej mocy do zastosowań przemysłowych. IX4352NE to sterownik low-side o wydajności prądowej 9 A, wyróżniający się rozdzielonymi wyjściami source i sink, pozwalającymi wyrównywać czasy włączania/wyłączania i minimalizować straty przy przełączaniu. Wewnętrzny regulator polaryzujący bramkę o regulowanym przez użytkownika, ujemnym napięciu wyjściowym, zapewnia dużą odporność na szybkie wejściowe impulsy przepięciowe i pozwala skrócić czas wyłączania tranzystora. Eliminuje też potrzebę stosowania dodatkowego konwertera DC-DC. Dopuszczalna różnica napięć VDD-VSS na poziomie 35 V, daje projektantowi dużą elastyczność przy implementacji układu.
IX4352NE zawiera układ wykrywający nasycenie tranzystora i inicjuje proces jego łagodnego wyłączenia, co zapobiega powstawaniu potencjalnie niebezpiecznych impulsów o dużym współczynniku dV/dt. Wejście kompatybilne z poziomami napięć TTL/CMOS eliminuje dodatkowe przesuwniki napięcia. Jeśli chodzi o kwestie bezpieczeństwa, układ został wyposażony w zabezpieczenie termiczne i podnapięciowe oraz wyjście Fault do zewnętrznego mikrokontrolera, sygnalizujące wystąpienie błędu.
Zakres zastosowań sterownika IX4352NE obejmuje konwertery DC-DC oraz układy ładowania, korekcji PFC i napędowe w pojazdach elektrycznych, automatyce budynków i systemach energii odnawialnej. Układ może pracować w szerokim zakresie temperatury otoczenia od -40 do +125°C. Jest zamykany w obudowie SOIC-16. Zapewnia kompatybilność pod względem rozkładu wyprowadzeń z podobnym sterownikiem IX4351NE, wprowadzonym na rynek w 2020 roku, w stosunku do którego oferuje lepsze zabezpieczenia oraz jest łatwiejszy w implementacji.
