Mikrokontrolery SH2A-FPU z 1,5MB pamięci SRAM

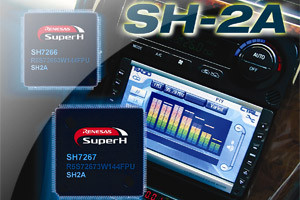

BMP21 firmy BSH7266 i SH7267 to najnowsze 32-bitowe mikrokontrolery z jednostką obliczeniową SH2A-FPU, wyróżniające się dużą pojemnością wewnętrznej pamięci SRAM, wynoszącą 1,5MB.

Zostały zaprojektowane pod kątem zastosowań w urządzeniach przenośnych z ekranami LCD, pozwalając wyeliminować zewnętrzną pamięć SDRAM stosowaną typowo jako pamięć obrazu.

Większa o 512kB wewnętrzna pamięć SRAM w stosunku do wcześniejszych układów serii SH7260 pozwala obecnie na obsługę rozdzielczości VGA (640 x 480 pikseli). W przypadku wcześniejszych mikrokontrolerów serii SH7260 obsługiwane były ekrany o rozdzielczości co najwyżej WQVGA (480 x 240).

Oba mikrokontrolery zawierają zmodyfikowany sterownik grafiki realizujący m.in. funkcje rejestracji obrazu, zmiany rozmiarów, efektów alpha blending (nakładania obrazów przeźroczystych lub półprzeźroczystych) i nakładania strumieni wideo. Wyjście RGB zapewnia zgodność z formatem RGB565. Zestaw wbudowanych funkcji pozwala na zastosowania mikrokontrolerów SH7266 i SH7267 m.in. w samochodowych systemach informacyjnych, a także sprzęcie biurowym i automatyce. W strukturze wewnętrznej zaimplementowano m.in.:

• interfejsy USB 2.0 host/device, szeregowy, I2C, CAN, IEBus 3, SD, SPDIF,
• kontroler DMA,
• zestaw 16-bitowych timerów CMT, UMT2 i PWM do kontroli silników,
• 16-bitowy kontroler szyny do współpracy z pamięciami ROM, SDRAM i SRAM
• dekoder CD-ROM i konwerter częstotliwości próbkowania sygnałów audio.

SH7266 i SH7267 mogą pracować z maksymalną częstotliwością taktowania 144 MHz. Pod względem listy rozkazów są kompatybilne w wcześniejszymi mikrokontrolerami bazującymi na architekturze SH-2 i SH-2A. Są produkowane obudowach QFP w wersjach na dwa zakresy temperatur pracy: -40...+85°C i –20...+85°C.rady to wytrzymała drukarka przemysłowa do etykiet zdolna do pracy w trudnych warunkach środowiskowych.
