Mikrokontroler do systemów zarządzania akumulatorami samochodowymi 12 V

PSoC 4 HVPA-144K to jeden z najnowszych mikrokontrolerów firmy Infineon, zaprojektowany specjalnie do systemów zarządzania 12-woltowymi, kwasowymi akumulatorami samochodowymi. Poza strukturą logiczną, zawiera zintegrowane na pojedynczym chipie precyzyjne obwody analogowe i podsystem wysokonapięciowy. Jest zgodny z wymogami normy ISO26262 w zakresie bezpieczeństwa funkcjonalnego systemów elektrycznych i elektronicznych w pojazdach drogowych.

Jeśli chodzi o wbudowane funkcje analogowe, PSoC 4 HVPA-144K zawiera dwa przetworniki A/C delta-sigma dużej rozdzielczości z zestawem 4 filtrów cyfrowych, dwa wzmacniacze programowalne z automatyczną kontrolą wzmocnienia (bez ingerencji oprogramowania) oraz bocznikowy czujnik prądu o dokładności większej od czujników Halla. Służą one do pomiaru stanu naładowania (SoC - state-of-charge) i kondycji (SoH - state-of-health) akumulatora. Wartości tych parametrów są określane poprzez analizę m.in. napięcia, prądu i temperatury z dokładnością od ±0,1%.

Wbudowany 12-woltowy regulator LDO, odporny na przepięcia do 42 V, pozwala na zasilanie mikrokontrolera bezpośrednio z akumulatora samochodowego. Z kolei wbudowany transceiver umożliwia komunikację przez szynę LIN. Układ zapewnia poziom nienaruszalności bezpieczeństwa ASIL-C, zgodnie z normą ISO26262.

Pozostałe cechy:

• CPU: ARM Cortex-M0+ (do 48 MHz),
• pamięć flash: do 128 KB na kod programu + 8 KB na dane (z korekcją ECC),
• pamięć RAM: 8 KB (z korekcją ECC),
• 4 timery/liczniki/modulatory PWM,
• konfigurowalny blok komunikacji szeregowej (I2C/SPI/UART),
• biblioteki AutoPDL (Automotive Peripheral Driver Library) i SafeTlib (Safety Library).

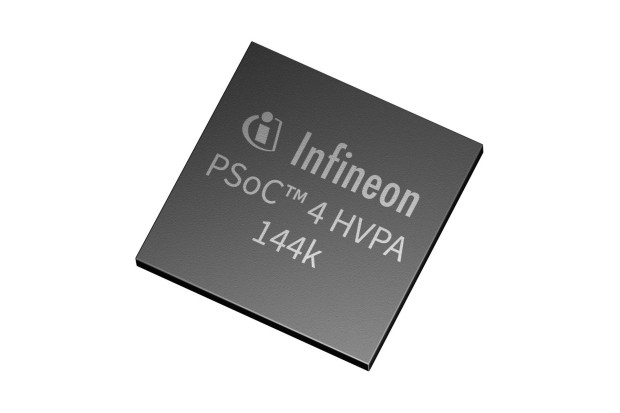

PSoC 4 HVPA-144K jest zamykany w obudowie QFN-32 o powierzchni 6 x 6 mm. W ofercie Infineon jest też dostępna do niego płytka ewaluacyjna.
