Switch zabezpieczający do portów USB-C o wydajności prądowej 7A

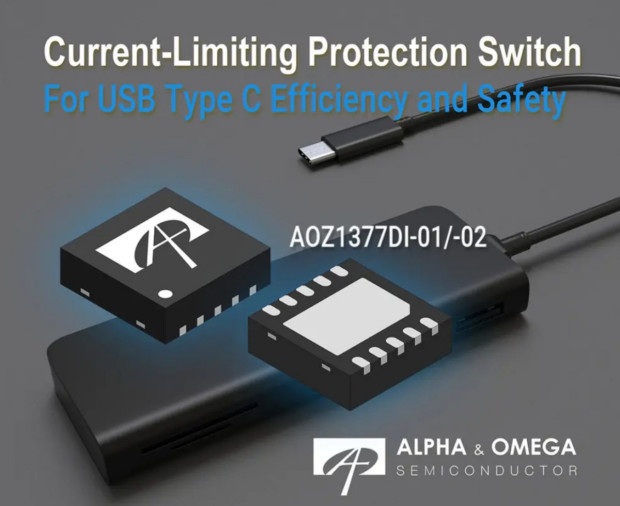

AOZ1377DI to nowy typ switcha zabezpieczającego do portów USB-C, zgodnego ze specyfikacją Type-C PD 3.0. Może on pracować z maksymalnym napięciem wejściowym 23 V i prądem wyjściowym do 7 A. Zawiera ogranicznik prądowy, programowany zewnętrznym rezystorem, układ miękkiego startu oraz zabezpieczenia: podnapięciowe, nadnapięciowe, termiczne, zwarciowe i przed odwróceniem polaryzacji prądu. Wewnętrzne n-kanałowe tranzystory MOSFET, połączone w układzie back-to-back, zapewniają bardzo małą rezystancję przewodzenia (typ. 19 mΩ) i szeroki obszar bezpiecznej pracy (SOA), co pozwala na zastosowania również w aplikacjach z dużymi obciążeniami pojemnościowymi. Współczynnik slew-rate można regulować za pomocą zewnętrznego kondensatora.

AOZ1377DI może być przełączany w tryb shutdown, w którym pobór prądu jest ograniczany do około 3 µA. Występuje w dwóch wariantach: AOZ1377DI-01 z automatycznym restartem po zadziałaniu któregoś z wbudowanych zabezpieczeń oraz AOZ1377DI-02, wymagającym ponownego włączenia układu sygnałem podanym na wejście Enable.

AOZ1377DI spełnia wymogi norm IEC61000-4 w zakresie kompatybilności elektromagnetycznej i IEC62368-1:2018 (3rd Edition) w zakresie bezpieczeństwa użytkowania. Jest zamykany w obudowie DFN3x3-10L. Jego ceny hurtowe zaczynają się od 1,36 USD przy zamówieniach 1000 sztuk.
