Dwuchipowy izolowany sterownik bramek tranzystorów GaN FET z zewnętrznym transformatorem

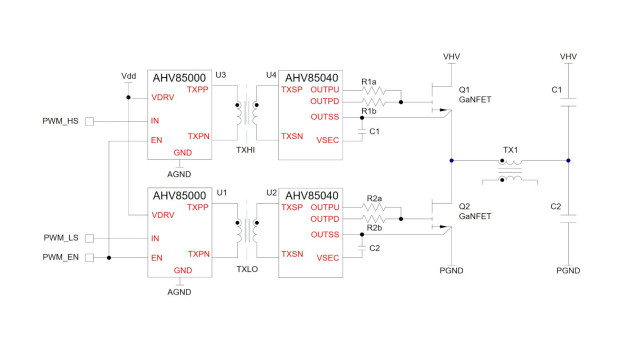

Allegro MicroSystems wprowadza na rynek trzeci wysokonapięciowy układ rodziny Power-Thru. Dwuchipowy, izolowany sterownik bramek tranzystorów GaN FET, obejmujący układy AHV85000 i AHV85040, wraz z zewnętrznymi transformatorami, zapewnia dużą elastyczność podczas projektowania falowników, zasilaczy, ładowarek i systemów gromadzenia energii (ESS), pracujących w różnych topologiach i z różnymi napięciami sterowania, w tym 6 V (E-mode GaN) i 12 V (Cascode-GaN).

Nowy chipset oferuje te same zalety, co wcześniejsze sterowniki, natomiast daje projektantom większe możliwości ze względu na współpracę z zewnętrznym transformatorem, którego parametry mogą być dobierane pod kątem konkretnych aplikacji.

Chipset przesyła zarówno sygnał PWM, jak i sygnał polaryzujący bramkę przez zewnętrzny transformator, eliminując potrzebę stosowania dodatkowego zasilania do polaryzacji bramki po stronie wtórnej lub układu bootstrapu high-side. To znacznie upraszcza konstrukcję systemu i ogranicza poziom generowanych zaburzeń elektromagnetycznych, dzięki zmniejszonej całkowitej pojemności sumacyjnej.

Pozostałe właściwości:

• czas propagacji 50 ns (z rekomendowanymi transformatorami),
• oddzielne linie sterowania bramką: pull-up (2,8 Ω) i pull-down (1,0 Ω),
• napięcie zasilania 7...13,2 V,
• zabezpieczenie podnapięciowe na liniach VDRV i VSEC,
• wejście Enable o krótkim czasie odpowiedzi,
• CMTI > 100 V/ns dv/dt (z rekomendowanymi transformatorami)
• droga upływu > 4 mm lub 8 mm (z rekomendowanymi transformatorami).



Więcej na: www.allegromicro.com
