Wzmacniacz mocy na pasmo 27,5...31 GHz do terminali satelitarnych

Firma CML Micro wprowadza do oferty nowy wzmacniacz mocy CMX90A705 na pasmo Ka, wykonany w technologii GaN SiC 0,15 µm. Jest to wzmacniacz dwustopniowy o maksymalnej mocy wyjściowej +37,4 dBm (5,5 W), pracujący w zakresie częstotliwości od 27,5 do 31 GHz. Oferuje wzmocnienie małosygnałowe na poziomie 16,5 dB, sprawność (PAE) równą 22% @ Psat i współczynnik ACPR lepszy od -28 dBc @ 30 dBm. Pracuje z napięciem zasilania 27,5 V, pobierając 100 mA prądu.

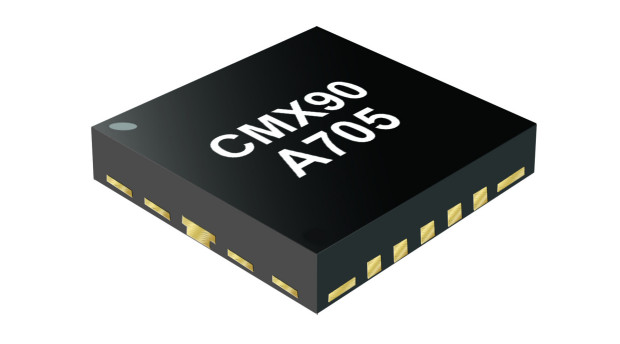

CMX90A705 może pełnić rolę zarówno stopnia sterującego, jak i końcowego wzmacniacza mocy w terminalach do komunikacji satelitarnej. Został zaprojektowany z myślą o łatwej integracji w systemie. Zawiera porty wejściowe i wyjściowe dopasowane do impedancji 50 Ω oraz kondensatory blokujące DC. Jest zamykany w obudowie QFN o powierzchni 4 x 4 mm.
