Samoadaptujący się kondycjoner sygnału do portów USB 2.0

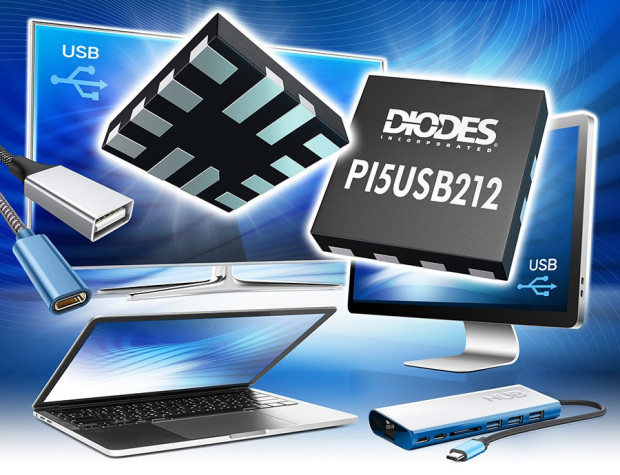

PI5USB212 to kondycjoner sygnału USB 2.0, realizujący funkcje wzmocnienia i preemfazy w celu skompensowania strat sygnału ISI w kanałach. Może znaleźć zastosowanie w laptopach, stacjach dokujących, ekstenderach, monitorach i odbiornikach TV. Jest zgodny ze specyfikacjami USB 2.0, OTG 2.0 oraz BC 1.2.

Układ pozwala wydłużyć zasięg kabli USB 2.0 do 5 m i może być umieszczany daleko od interfejsu USB PHY lub złącza. Poziomy wzmocnienia i preemfazy oraz czułość odbiornika są konfigurowane za pomocą wyprowadzeń lub przez interfejs I²C. PI5USB212 automatycznie wykrywa brak podłączenia USB i redukuje pobór prądu do 0,7 mA, a w stanie disabled do 13 μA. Wykrywa również i raportuje podłączenie układu współpracującego oraz zakończenie sukcesem negocjacji w trybie dużej prędkości.

PI5USB212 pracuje z napięciem zasilania od 2,3 do 5,5 V. Jest zamykany w obudowie X2-QFN1616-12o powierzchni 1,6 x 1,6 mm. Zapewnia odporność na wyładowania ESD do 2 kV (HBM) i 1 kV (CDM).
