Wielokanałowe sterowniki półmostkowe do samochodowych systemów HVAC

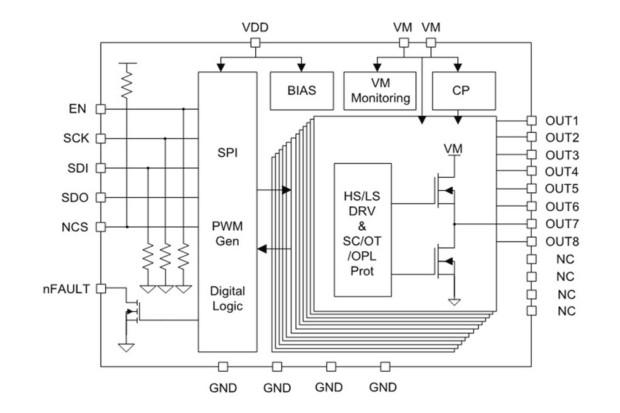

Firma Novosense opracowała dwa wielokanałowe sterowniki półmostkowe do samochodowych systemów HVAC, zamykane w obudowach HTSSOP-24/HTSOP-24. NSD8308 i NSD8306 uzyskały kwalifikację AEC-Q100. Oferują szeroki zakres dopuszczalnej temperatury złącza od -55 do +150°C. Zawierają odpowiednio 8 i 6 kanałów wyjściowych oraz interfejs SPI, pozwalający na skonfigurowanie trybu pracy (mostkowy lub półmostkowy). Stopień wyjściowy N-MOS umożliwia współpracę z różnymi rodzajami obciążeń: silnikami szczotkowymi DC, silnikami krokowymi, przekaźnikami, diodami LED itp.

Oba układy akceptują napięcie zasilania z zakresu 4,5...36 V, zapewniają wydajność prądową 1 A i charakteryzują się rezystancją stopnia wyjściowego (HS+LS) równą 1,7 Ω. Zawierają zabezpieczenie pod- i nadnapięciowe, ograniczniki prądowe sekcji high-side i low-side oraz generator PWM z możliwością skonfigurowania częstotliwości pracy (80...2000 Hz) i współczynnika wypełniania przebiegu (0...100%. Wbudowany układ autodiagnostyki określa stan obciążenia i w przypadku zwarcia lub przerwy w obwodzie, pozwala zewnętrznemu sterownikowi pobrać informacje o stanie poszczególnych kanałów, przechowywane w wewnętrznych rejestrach.
