Nowe układy MCM (multi-chip module) do aplikacji radarowych na pasma X, S i L

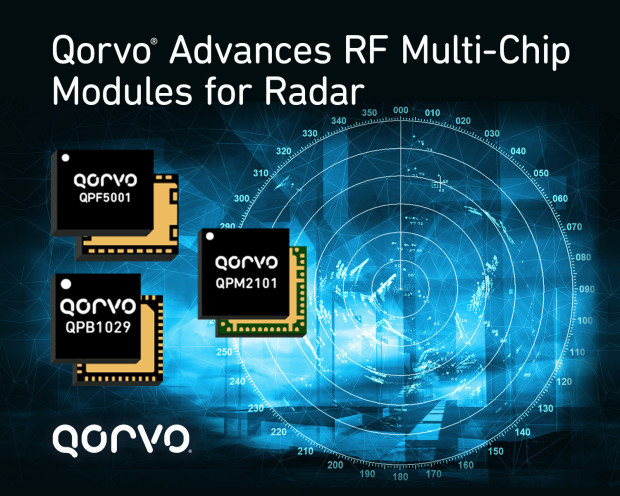

Qorvo powiększa ofertę wielochipowych modułów MCM (multi-chip module) o trzy nowe modele, zaprojektowane do zaawansowanych aplikacji radarowych, m.in. szyków fazowanych i wielofunkcyjnych systemów radarowych na pasma X, S i L.
QPF5001 to układ FEM (front-end module) na zakres częstotliwości 8...12 GHz, którego struktura wewnętrzna obejmuje ogranicznik, wzmacniacz niskoszumowy i wzmacniacz mocy. Jest produkowany w obudowie QFN o powierzchni 6 x 5 mm - dwukrotnie mniejszej od równoważnego obwodu opartego na podzespołach dyskretnych. Charakteryzuje się mocą nasycenia 41 dBm i współczynnikiem szumów 1,5 dB.
QPM2101 to układ nadawczo-odbiorczy na zakres częstotliwości 2,5...4,0 GHz, zrealizowany w procesie GaAs 0,25 µm. Obejmuje przełącznik Tx/Rx, sekcję nadawczą o maksymalnej mocy 13,8 dBm, współczynniku P1dB równym 32 dBm i stratach wtrąconych 1,2 dB oraz sekcję odbiorczą ze wzmacniaczem niskoszumowym, tłumikiem cyfrowym i wzmacniaczem wyjściowym. Sekcja odbiorcza charakteryzuje się wzmocnieniem 30 dB i współczynnikiem szumów równym 1,0 dB. Wewnętrzny tłumik cyfrowy oferuje 6-bitową rozdzielczość i zakres regulacji tłumienia 31,5 dB. Poszczególne bloki funkcjonalne układu mogą być niezależnie od siebie włączane/wyłączane sygnałem zewnętrznym CMOS. Czas reakcji na sygnały sterujące wynosi typowo 43 ns.
QPM2101 jest zamykany w obudowie QFN o powierzchni 7 x 7 mm. Pozwala ograniczyć powierzchnię płytki drukowanej o 40% w porównaniu z równoważnym obwodem na elementach dyskretnych.
QPB1029 to zespół 8 przełączalnych filtrów z przełącznikami po stronie wejściowej i wyjściowej oraz dodatkowym torem bypass, zamykany w obudowie SMD o wymiarach 10 x 10 x 1,44 mm. Może znaleźć zastosowanie w aplikacjach radarowych, pracujących w zakresie częstotliwości od 1,2 do 1,4 GHz. Charakteryzuje się stratami wtrąconymi <3 dB, tłumieniem sygnałów spoza pasma użytecznego >15 dB, czasem przełączania 3 µs, bardzo dobrą stabilnością w funkcji temperatury oraz małym rozrzutem parametrów produkcyjnych pomiędzy poszczególnymi egzemplarzami.
