Przełącznik strumieni wideo 13,5 Gbps zgodny z najnowszymi specyfikacjami DP/HDMI

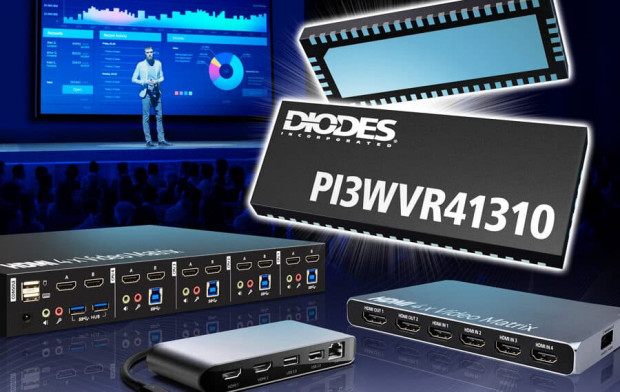

PI3WVR41310 to wielostandardowy przełącznik strumieni wideo o przepustowości 13,5 Gbps, zgodny z najnowszymi standardami DisplayPort 2.1 (UHBR13.5) i HDMI 2.1. Zawiera 4 wewnętrzne kanały. Może pracować w konfiguracji multipleksera 3:1 lub demultipleksera 1:3 z napięciem różnicowym do 1,2 Vp-p. Zakres wejściowego napięcia sumacyjnego dla sygnałów TMDS wynosi od 0 do VDD.

Szeroki zakres napięcia wejściowego układu umożliwia jego pracę w wielu standardach ze sprzężeniem stałoprądowym. Eliminacja kondensatorów wejściowych i wyjściowych zmniejsza wymaganą przestrzeń na płytce drukowanej i poprawia integralność sygnału w przypadku płytek o dużej gęstości upakowania podzespołów. Poza 4 ścieżkami sygnałowymi, PI3WVR41310 przełącza też sygnały DDC/AUX i HPD. Jego zakres zastosowań obejmuje wyświetlacze, stacje dokujące, matryce wideo, systemy embedded oraz przełączniki KVM.

PI3WVR41310 pracuje z napięciem zasilania 3,3 V. Charakteryzuje się stratami wtrąconymi na poziomie -1,8 dB, małymi przesłuchami międzykanałowymi (-38 dB) i dużą izolacją kanałów stanie off (-28 dB). Jest zamykany w obudowie TQFN (ZL52) o powierzchni 9,0 x 3,5 mm.
