40-woltowy sterownik diod LED do zastosowań w elektronice samochodowej

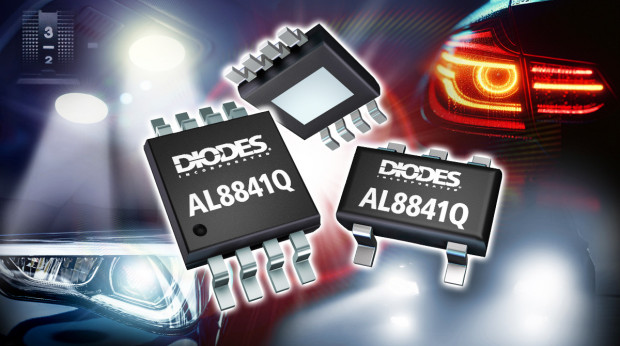

AL8841Q to łatwy w implementacji sterownik pojedynczych diod i łańcuchów diod LED, pracujący z napięciem wejściowym od 4.5 do 40 V i generujący maksymalny prąd wyjściowy 1 A (wersja w obudowie TSOT25) lub 1,5 A (wersja MSOP-8EP). Zawiera wbudowany konwerter DC-DC buck i w minimalnej konfiguracji wymaga współpracy z zaledwie 4 elementami zewnętrznymi, w tym z rezystorem do ustawienia maksymalnego natężenia prądu wyjściowego. Wejście sterujące CTRL umożliwia programowanie jasności diod w zakresie 10%...100% napięciem DC lub współczynnikiem wypełnienia sygnału PWM. Umożliwia też programowanie czasu działania układu miękkiego startu za pomocą zewnętrznego kondensatora.

AL8841Q zawiera zabezpieczenie przed zwarciem/rozwarciem wyjścia i przegrzaniem. Uzyskał kwalifikację AEC-Q100 (Grade 1), pozwalającą na zastosowania w motoryzacji. Charakteryzuje się dużą sprawnością energetyczną, sięgającą 97% oraz 4-procentową dokładnością programowania natężenia prądu wyjściowego.
