Wyjściowy stopień mocy IPD o parametrach 3 A/600 V do sterowania silnikami BLDC

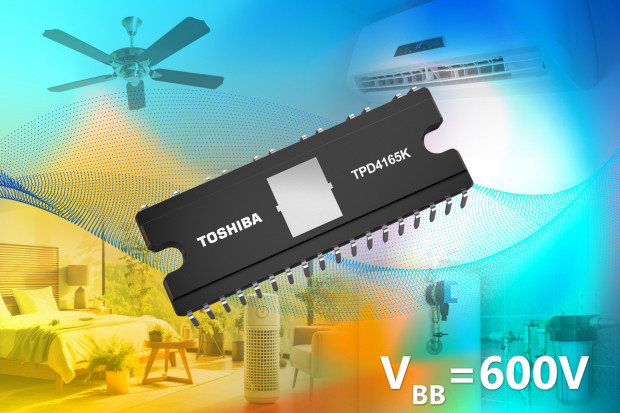

Toshiba Electronics Europe powiększa ofertę stopni wyjściowych IPD do układów sterowania silnikami BLDC o nowy model, oznaczony symbolem TPD4165K. W porównaniu z wcześniejszymi odpowiednikami TPD4163K i TPD4164K, oferuje on większą wydajność prądową (3 A vs. 2 A). Może współpracować z napędami generującymi sygnał sinusoidalny. Duże dopuszczalne napięcie sterujące VBB (600 V) zwiększa odporność na przepięcia i wydłuża czas bezawaryjnej pracy.

TPD4165K zawiera zabezpieczenie nadprądowe, podnapięciowe i termiczne oraz wyjście DIAG do sygnalizacji statusu. Może współpracować z trzema lub z pojedynczym rezystorem do pomiaru natężenia prądu wyjściowego. Projektanci mogą korzystać z projektu referencyjnego bezczujnikowego układu napędowego silnika BLDC, opartego na nowym układzie TPD4165K i mikrokontrolerze TMPM374FWUG, pracującego ze sterowaniem wektorowym.

Pozostałe właściwości:

  • 3-fazowe wyjście mostkowe na tranzystorach IGBT,
  • rozdzielone terminale z liniami nisko- i wysokonapięciowymi,
  • wbudowane diody bootstrap,
  • wbudowany regulator napięcia 5 V,
  • minimalny czas martwy 1 µs,
  • maks. wyjściowy prąd impulsowy 4 A (do 1 ms),
  • zakres temperatury pracy złącza od -40 do +135°C,
  • wymiary 32,8 x 11,4 x 3,5 mm.
