Układ diody idealnej o napięciu przewodzenia 31 mV i prądzie wyjściowym do 1,5 A

NID5100 to układ diody idealnej, zrealizowany w technologii PMOS, pozwalający zastąpić tradycyjne diody Schottky'ego w aplikacjach niskonapięciowych. Jego przewagą jest mniejsze nawet o rząd wielkości napięcie przewodzenia (typ. 31 mV dla IOUT=10 mA i VIN=3,3 V) oraz kilkudziesięciokrotnie mniejszy prąd upływu. Dostępny jest też wariant "samochodowy", oznaczony symbolem NID5100-Q100.

NID5100 akceptuje napięcie wejściowe z zakresu 1,2...5,5 V i charakteryzuje się maksymalnym prądem wyjściowym 1,5 A. Zawiera zabezpieczenie przed odwróceniem polaryzacji napięcia wejściowego do -6 V. Pobiera około 170 nA prądu w trybie shutdown i 240 nA w stanie spoczynkowym.

Przy polaryzacji w kierunku przewodzenia (VIN>VOUT) i aktywnym stanie logicznym na wejściu EN, NID5100 przewodzi prąd między wejściem i wyjściem. Przy polaryzacji wstecznej (VOUT>VIN), przepuszcza jedynie niewielki prąd upływu na poziomie kilkuset nA. Na wyjściu ST, przydatnym w systemach zarządzania zasilaniem, jest sygnalizowana aktualna polaryzacja. Przy polaryzacji w kierunku przewodzenia i aktywnym stanie logicznym wejścia EN, wyjście to pozostaje w stanie wysokiej impedancji, natomiast przy nieaktywnym stanie logicznym wejścia EN lub przy polaryzacji zaporowej, wyjście to jest przełączane w niski stan logiczny.

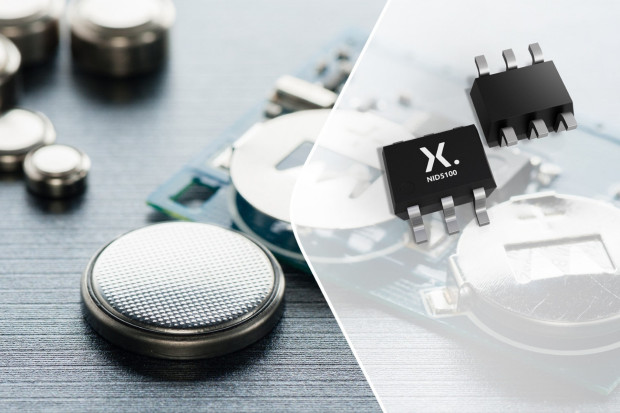

NID5100 jest zamykany w obudowie TSSP6/SOT363-2 o wymiarach 2,1 x 1,25 x 0,95 mm, kompatybilnej ze standardem SC88/SC70-6. Może pracować w temperaturze otoczenia od -40 do +125°C. Jego przykładowe zastosowania obejmują inteligentne mierniki, czujniki przeciwpożarowe i urządzenia bateryjne.
