Stereofoniczny 4-watowy wzmacniacz audio klasy D z 62-stopniową regulacją głośności

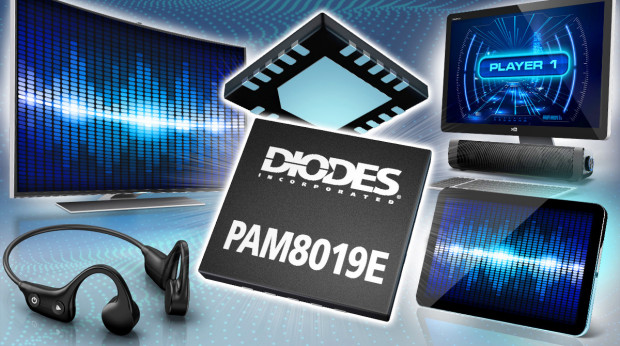

PAM8019E to stereofoniczny wzmacniacz audio klasy D z głośnikowym wyjściem mostkowym o mocy 4 W @ R_L=4 Ω oraz z wbudowanym wzmacniaczem słuchawkowym 88 mW, pracującym w klasie AB. Może znaleźć zastosowanie w monitorach LCD, odbiornikach TV, komputerach all-in-one i aktywnych głośnikach. Charakteryzuje się sprawnością sięgającą 90% oraz małymi zniekształceniami i małym wyjściowym napięciem szumu (THD+N=0,03%, 40 µV rms przy maksymalnym wzmocnieniu). Jego wzmocnienie może być programowane w zakresie od -60 dB do +20 dB sygnałem napięciowym w 62 krokach, co minimalizuje liczbę elementów współpracujących. Z kolei, modulacja spread spectrum pozwala ograniczyć poziom generowanych zaburzeń EMI, dzięki czemu do współpracy z układem można wykorzystać tanie filtry, bazujące na koralikach ferrytowych.

PAM8019E pracuje z napięciem zasilania od 2,5 do 6,0 V. Zawiera zabezpieczenie podnapięciowe, zwarciowe i termiczne. Automatycznie wykrywa rozwarcie i zwarcie wyjścia przy włączaniu zasilania, zapewniając ochronę całego toru audio przed rozpoczęciem normalnej pracy. Technologia NCPL (non-clip power limit) automatycznie ogranicza moc wyjściową, poprawiając jakość dźwięku i zapewniając ochronę głośników.

Układ jest produkowany w dwóch typach miniaturowych obudów: U-QFN3030-20 (3,3 x 3,3 mm) i U-QFN4040-20 (4,3 x 4,3 mm).
