Pierwsze na rynku asymetryczne transile do ochrony bramek tranzystorów SiC MOSFET

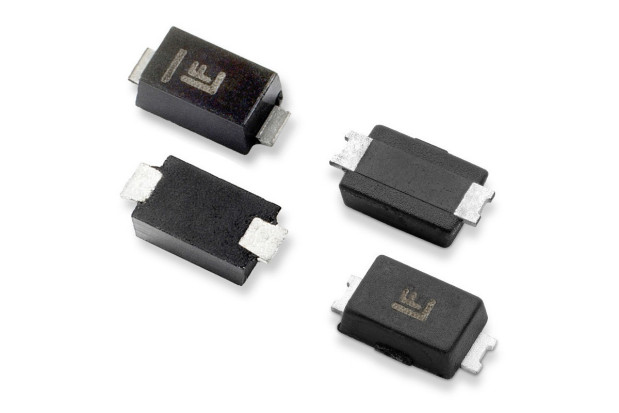

W ofercie firmy Littelfuse pojawiła się seria pierwszych na rynku asymetrycznych transili SMFA, zaprojektowanych specjalnie do ochrony przepięciowej bramek tranzystorów SiC MOSFET. W odróżnieniu od tradycyjnych rozwiązań, opartych na kilku transilach lub diodach Zenera, elementy te pozwalają zmniejszyć liczbę podzespołów i ograniczyć wymaganą powierzchnię płytki drukowanej. Charakteryzują się małą indukcyjnością resztkową. Są dostosowane do konkretnych ujemnych i dodatnich napięć bramek tranzystorów MOSFET SiC, w tym wszystkich modeli z oferty Littelfuse. Mogą współpracować z tranzystorami stosowanymi w aplikacjach wymagających podzespołów o dużej niezawodności, w tym w stacjach ładowania pojazdów oraz zasilaczach w centrach danych. Są zamykane w niskoprofilowych obudowach SOD-123FL o maksymalnej grubości 1,08 mm. Zapewniają odporność na wyładowania ESD do 30 kV.

Obecnie oferta transili SMFA obejmuje 4 warianty: SMFA1505CA, SMFA1805CA, SMFA1905CA i SMFA2005CA o napięciach roboczych V_R1 i napięciach przebicia V_BR1 wynoszących odpowiednio 15 V/17,6 V, 18 V/21,1 V, 19 V/22,2 V i 20 V/23,4 V. Napięcie robocze/przebicia V_R2 /V_BR2 jest dla wszystkich jednakowe i wynosi 5,5 V/7,15 V.
