Stereofoniczny przetwornik C/A audio

WM8912 to stereofoniczny przetwornik C/A do układów audio, charakteryzujący się bardzo małym poborem mocy dzięki wykorzystaniu wewnętrznych wzmacniaczy słuchawkowych pracujących w klasie W.

Zawiera wyjście Line i słuchawkowe. Zastosowana tu architektura podwójnej pompy ładunkowej z obwodem DC serwo pozwala zoptymalizować sprawność i pobór mocy w trakcie odtwarzania.

Dzięki konstrukcji stopnia wyjściowego z odniesieniem do poziomu masy, nie jest wymagane podłączanie kondensatorów blokujących do wyjść układu. Ponadto, pętla sprzężenia zwrotnego dla sygnałów sumacyjnych eliminuje szum masy.

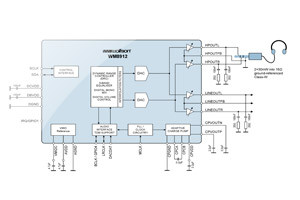

Struktura wewnętrzna obejmuje m.in. pętlę PLL, kontroler zakresu dynamicznego oraz 5-punktowy korektor do optymalizacji charakterystyki głośników. WM8912 obsługuje standardowe częstotliwości próbkowania z zakresu od 8 do 48 kHz. Pracuje z napięciem zasilania od 1,8V, przy czym w celu maksymalnego obniżenia poboru mocy obwody cyfrowe mogą być też zasilane napięciem 1,0V.

Ważniejsze parametry:

• pobór mocy w trybie spoczynkowym: 4mW,
• SNR: 96dB typ.,
• THD: -86dB typ.,
• moc wyjściowa: 30mW@16W przy THD<1%,
• obudowa: QFN-32 (4 x 4 x 0,4mm),
• zakres temperatur pracy: od -40°C do +85°C.
