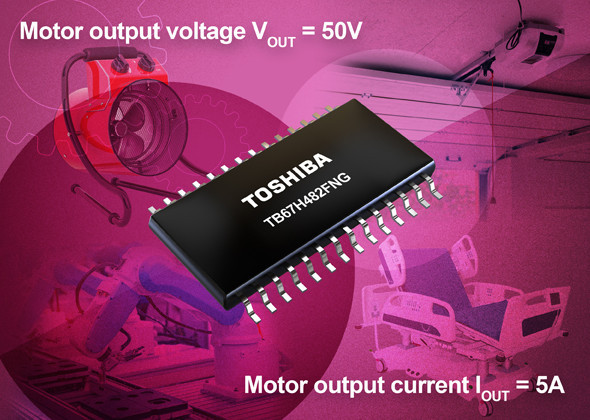

TB67H482FNG to stałoprądowy sterownik silników szczotkowych DC firmy Toshiba, zrealizowany w technologii BiCD z wyjściowymi tranzystorami DMOS, mogący znaleźć zastosowanie m.in. w robotyce, klimatyzatorach i urządzeniach biurowych. Zawiera wyjście mostkowe o maksymalnym napięciu pracy 50 V i wydajności prądowej 5 A, interfejs Phase/Enable i 5 linii do wyboru momentu obrotowego spośród 32 pre-konfigurowanych wartości. Wbudowany regulator napięcia umożliwia zasilanie układu z pojedynczego źródła. Przełączanie trybów Slow Decay/Fast Decay pozwala balansować między precyzją sterowania i tętnieniami prądu wyjściowego.
TB67H482FNG został wyposażony w zabezpieczenie termiczne, nadprądowe i podnapięciowe oraz wyjście sygnalizacji błędu. Może być zasilany napięciem z zakresu od 8,2 do 44 V i pobiera mniej niż 1 µA prądu w stanie uśpienia. Jego wewnętrzne tranzystory high-side i low-side w obwodzie wyjściowym charakteryzują się rezystancją RDS(ON) wynoszącą jedynie 0,2 Ω (24 V, 2 A). Układ może pracować w przemysłowym zakresie temperatury otoczenia. Jest zamykany w obudowie HTSSOP28 o powierzchni 9,7 x 6,4 mm.
Więcej na: www.toshiba.semicon-storage.com
