Przełącznik SP4T 50 MHz – 3 GHz o punkcie IIP3 równym +67 dBm

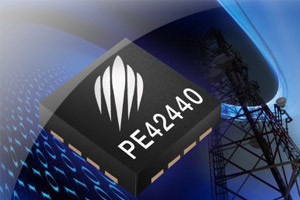

PE42440 to przełącznik w.cz. typu SP4T charakteryzujący się znakomitą liniowością (IIP3 = +67 dBm) i szerokim zakresem częstotliwości pracy od 50 MHz do 3 GHz.

Jest przeznaczony do zastosowań m.in. w układach strojenia anteny i przełączalnych filtrach telefonów komórkowych i urządzeń radiowych pracujących w paśmie ISM 2,4 GHz. Jest przełącznikiem odbiciowym, zamykanym w obudowie QFN-16 (3 x 3mm).

Zawiera wejścia sterujące kompatybilne z poziomami CMOS i zabezpieczenie przed wyładowaniami ESD do 4,0kV HBM na wejściu w.cz. Cena hurtowa wynosi 0,67 USD przy zamówieniach 1000 sztuk. Pozostałe parametry:

• P1dB: +41,5 dBm,
• straty wtrącone: 0,45dB,
• izolacja: 34dB przy 1 GHz,
• impedancja falowa wejść/wyjść: 50Ω,
• maksymalna moc wejściowa: +33 dBm,
• rezystancja wewnętrzna w stanie ON: 4,5Ω.
