650-woltowe tranzystory GaN FET do układów zasilania o dużej gęstości mocy

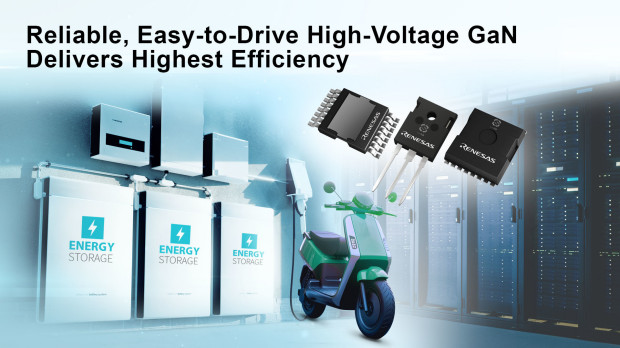

Renesas powiększa ofertę tranzystorów GaN FET o trzy nowe modele, przeznaczone do zastosowań w układach zasilania o dużej gęstości mocy, w tym w ładowarkach e-mobility, zasilaczach UPS, systemach przechowywania energii i falownikach fotowoltaicznych o mocy znamionowej 1...10 kW. TP65H030G4PRS, TP65H030G4PWS i TP65H030G4PQS to tranzystory 650-woltowe, zrealizowane w procesie SuperGaN Gen IV Plus, wykazujące bardzo małe straty i bardzo małą rezystancję termiczną. Pracują w trybie zubożania nośników w kanale (D-mode, Normally-Off). Są zamykane w obudowach odpowiednio typu TOLT, TO-247 i TOLL.

W porównaniu z tranzystorami produkowanymi we wcześniejszej technologii Gen IV, nowe warianty charakteryzują się mniejszą o 14% powierzchnią wewnętrznej struktury, mniejszą rezystancją R_DS(ON), wynoszącą typowo 30 mΩ oraz mniejszym o 20% współczynnikiem FOM. Ponadto, mniejsza powierzchnia struktury pozwoliła zredukować koszt produkcji, ograniczyć pojemność wyjściową oraz zwiększyć gęstość mocy. Wymienione cechy czynią tranzystory SuperGaN Gen IV Plus idealnymi do zastosowań w aplikacjach, w których krytycznymi parametrami są cena podzespołów, sprawność energetyczna i wymiary obudów.

Ważniejsze parametry:

• V_DS: 650 V,
• V_DSS(TR): maks. 800 V,
• R_DS(ON) maks.: 41 mΩ,
• Q_OSS: typ. 135 nC,
• Q_G: typ. 24,5 nC,
• I_D: 55,7 A @ +25°C,
• I_DM: 230 A (maks. 10 µs),
• temp. pracy złącza: -55...+150°C.



Więcej na: www.renesas.com
