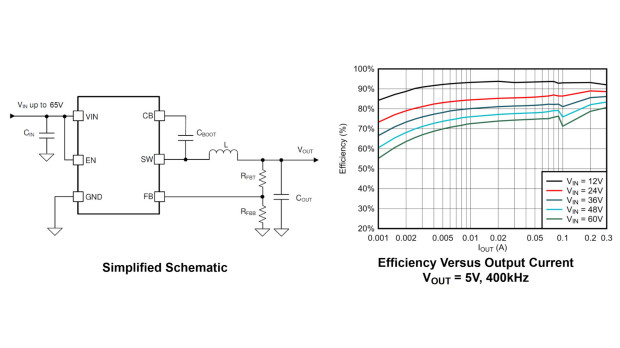

LMR51603-Q1 to kontroler DC-DC buck o szerokim zakresie napięcia wejściowego od 4,5 do 65 V, wydajności prądowej 0,3 A i małym poborze prądu w stanie spoczynkowym (25 µA), mogący znaleźć zastosowanie w elektronice samochodowej i w przemyśle. Zapewnia odporność na przepięcia do 70 V na linii wejściowej. Zawiera ogranicznik prądowy, zabezpieczenie zwarciowe i zabezpieczenie termiczne. Dzięki wewnętrznej pętli kompensacji i układowi miękkiego startu, wymaga jedynie kilku elementów współpracujących, natomiast duża częstotliwość taktowania (400 kHz), pozwala na współpracę z miniaturową cewką indukcyjną. Napięcie wyjściowe układu jest ustalane za pomocą dzielnika rezystorowego, a jego rekomendowany przez producenta zakres wynosi od 0,8 do 28 V.
LMR51603-Q1 może pracować w trybie PFM, zapewniającym dużą sprawność energetyczną również w zakresie małych obciążeń oraz w trybie PWM, zapewniającym małe wyjściowe napięcie tętnienia w całym zakresie obciążeń. Jest zamykany w obudowie SOT23-6 o powierzchni 2,9 x 2,8 mm, której rozkład wyprowadzeń jest kompatybilny z podobnymi konwerterami, m.in. LMR16006Y-Q1, LM2842-Q1, LMR50410-Q1 i TPS560430-Q1.
Pozostałe właściwości:
