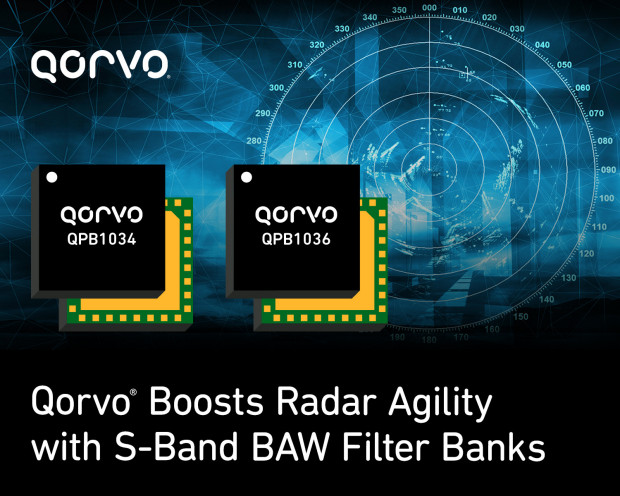

Firma Qorvo wprowadza do oferty dwa zespoły filtrów przełączanych z dodatkowym torem bypass, zaprojektowanych do aplikacji radarowych. Są to układy oparte na technologii BAW (Bulk Acoustic Wave), zapewniające dużą selektywność i małe straty wtrącone. Występują obecnie w wersjach z 4 i 6 wewnętrznymi filtrami na zakres częstotliwości 2,7...3,1 GHz i 2,9...3,5 GHz (ozn. odpowiednio QPD1034 i QPD1036). Oba są zamykane w obudowach SMD o powierzchni 6 x 6 mm i grubości 0,78 mm. Nie wymagają zewnętrznych sieci dopasowujących.
|
QPB1034 |
QPB1036 |
|
|
Pasmo |
2,7...3,1 GHz |
2,9...3,5 GHz |
|
Liczba wewnętrznych filtrów + tor bypass |
4+1 |
6+1 |
|
Czas przełączania |
480 ns |
480 ns |
|
Tłumienie sygnałów spoza pasma |
45 dBc @ 50 MHz |
45 dBc @ 50 MHz |
|
Straty wtrącone |
typ. 3,5 dB |
typ. 3,5 dB |
|
Obudowa |
6,0 x 6,0 mm |
6,0 x 6,0 mm |
|
Technologia |
BAW + SOI |
BAW + SOI |
Więcej na: www.qorvo.com
