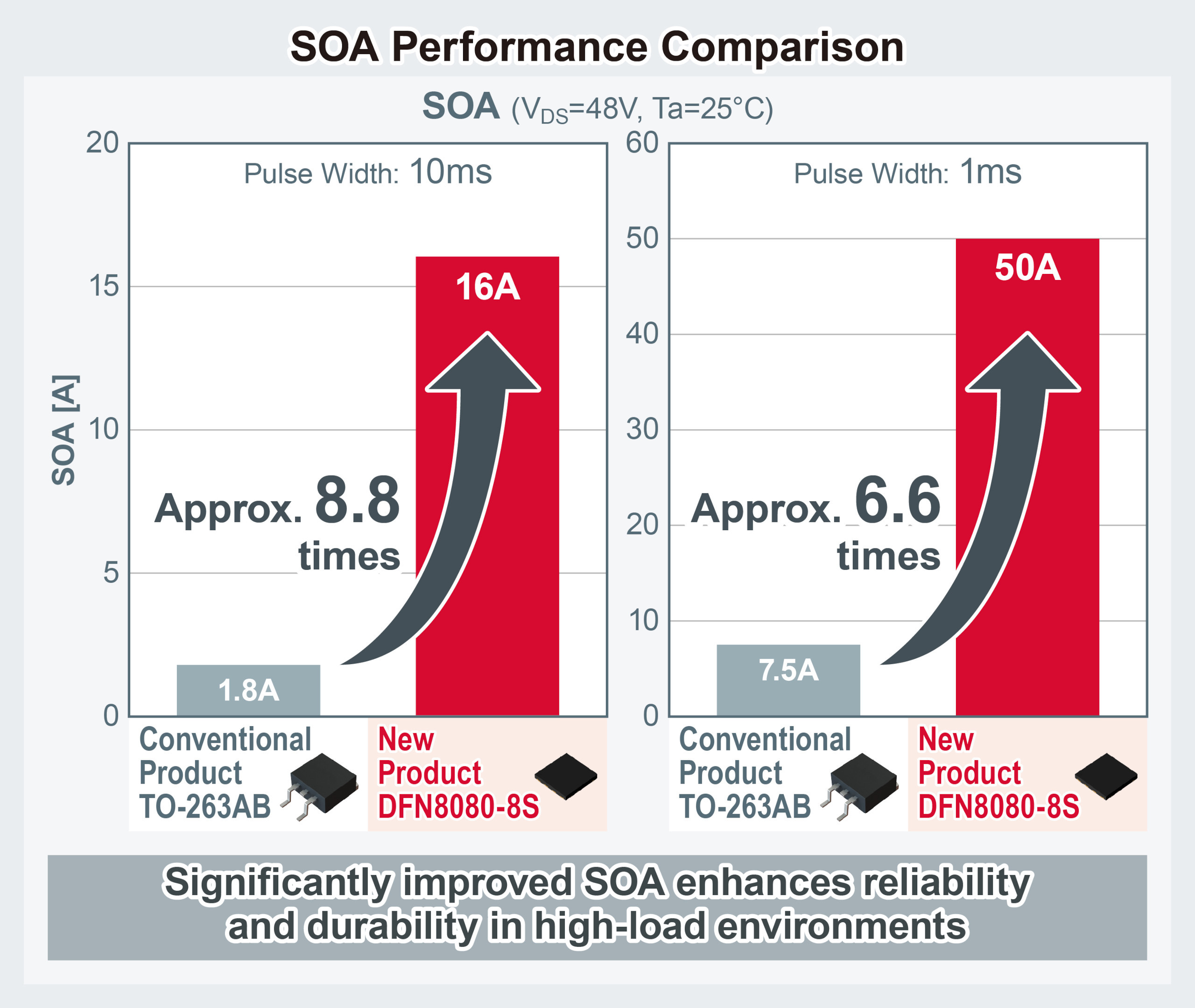

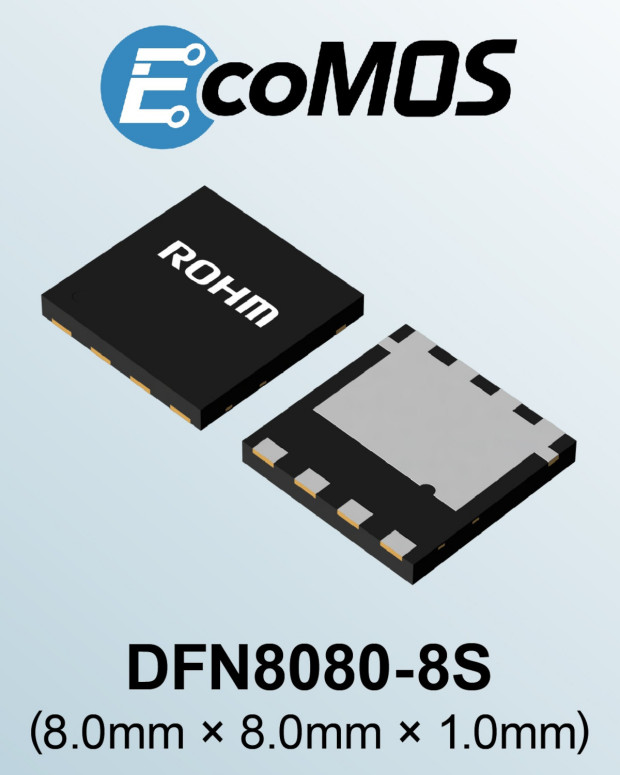

Firma Rohm opracowała nowy typ n-kanałowego tranzystora MOSFET do zasilaczy serwerowych, wyróżniającego się szerokim obszarem bezpiecznej pracy i małą rezystancją RDS(ON). RY7P250BM to tranzystor o napięciu przebicia 100 V, zoptymalizowany do aplikacji 48-woltowych. Jest zamykany w obudowie SMD rozmiaru 8080 (8,0 x 8,0 mm) o grubości 1 mm, co pozwala na stosowanie go jako idealnego zamiennika wcześniejszych modeli. Szeroki obszar SOA (VDS=48 V, Pw=1 ms/10 ms) czyni go idealnym do zastosowań w aplikacjach hot-swap. Rezystancja RDS(ON), wynosząca zaledwie 1,86 mΩ (VGS=10 V, ID=50 A, Tj=25°C), jest o około 18% mniejsza od typowych odpowiedników 100-woltowych o szerokim obszarze SOA, zamykanych w obudowach o podobnych rozmiarach. RY7P250BM zapewnia odporność na impulsy prądowe do 16 A (10 ms) i 50 A (1 ms).
|
VDSS |
IDSL |
RDS(ON) maks. |
CISS |
QG |
Tolerancja SOA (VDS=48 V) |
|
|
100 V |
300 A |
1,86 mΩ @ VGS=10 V |
11300 pF |
170 nC @ VGS=10 V |
16 A @ PW=10 ms |
50 A @ PW=1 ms |
Więcej na: www.rohm.com
