Prosty układ ładowania ogniw litowych o małym prądzie upływu

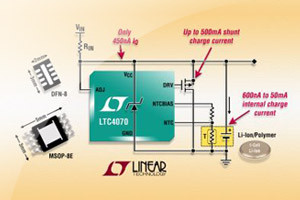

Nowy układ ładowania ogniw litowo-jonowych i litowo-polimerowych LTC4070 pracuje w architekturze bocznikowej i odznacza się prostą implementacją. Pełni równocześnie dwie funkcje: układu regulacji prądu ładowania i układu zabezpieczającego ogniwo.

Charakteryzuje się małym poborem prądu w stanie spoczynkowym, wynoszącym 450nA. Umożliwia regulację natężenia prądu ładowania ogniwa w zakresie od 600nA do 50mA, a po zastosowaniu dodatkowego tranzystora bocznikującego PMOS do 500mA. Istnieje możliwość ładowania stosów ogniw po połączeniu szeregowym kilku układów LTC4070.

Napięcie wyjściowe może być programowane na jednej z trzech wartości: 4,0, 4,1 lub 4,2V, a dokładność jego stabilizacji wynosi 1% w całym zakresie dopuszczalnych temperatur pracy i prądów wyjściowych. Dostępne są dwa wyjścia statusu: low battery i high battery, sygnalizujące odpowiednio rozładowane i w pełni naładowane ogniwo.

LTC4070 jest produkowany w obudowach MSOP-8 i DFN-8 (3 x 2 x 0,75mm). Może pracować w szerokim zakresie temperatur otoczenia od -40°C do +125°C. Ceny hurtowe zaczynają się od 2,06 USD przy zamówieniach 1000 sztuk.
