Regulator LDO o dużym współczynniku PSRR do aplikacji wrażliwych na tętnienia napięcia zasilającego

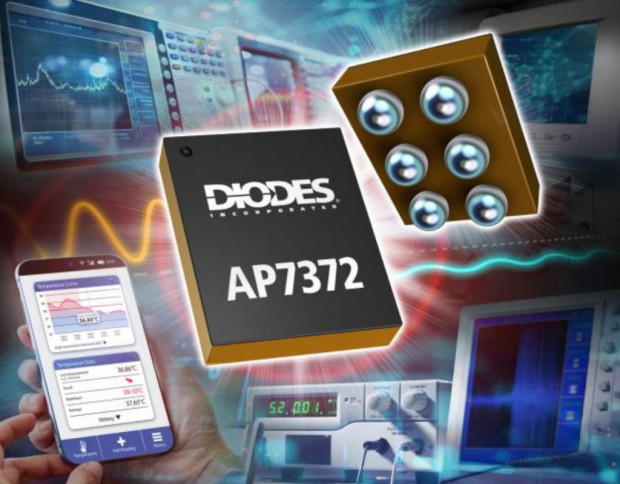

AP7372 to regulator LDO o bardzo małym wyjściowym napięciu tętnienia (8 μV_RMS) i dużym współczynniku PSRR, przeznaczony do zastosowań w aplikacjach wrażliwych na jakość sygnału zasilającego, korzystających z precyzyjnych przetworników A/C i C/A oraz oscylatorów VCO. Może on pracować z napięciem wejściowym z szerokiego zakresu od 2,7 do 20 V, zapewniając wydajność prądową 200 mA. Jest produkowany w wersjach o ustalonym fabrycznie napięciu wyjściowym 1,8, 2,5, 3,3 i 5,0 V oraz w wersji regulowanej (>1,2 V). Wymaga dołączenia jedynie dwóch zewnętrznych kondensatorów ceramicznych o pojemności po 2,2 µF. Maksymalny błąd napięcia wyjściowego wynosi ±1,8% w całym dopuszczalnym zakresie zmian napięcia wejściowego, prądu obciążenia i temperatury. AP7372 jest zamykany w obudowie U-WLB1012-6 o powierzchni 1,2 x 1,0 mm.

Pozostałe parametry:

• pobór prądu w trybie shutdown: 3,1...3,3 µA,
• pobór prądu w trybie spoczynkowym: typ. 66 μA,
• dokładność napięcia wyjściowego: ±0,8% (I
• napięcie dropout: 120 mV @ I
• PSRR: 90 dB @ 10 kHz, 70 dB @ 100 kHz, 52 dB @ 1 MHz,
• odporność na wyładowania ESD: do 2 kV,
• zakres temperatury roboczej: od -40 do +125°C.



Więcej na: www.diodes.com
