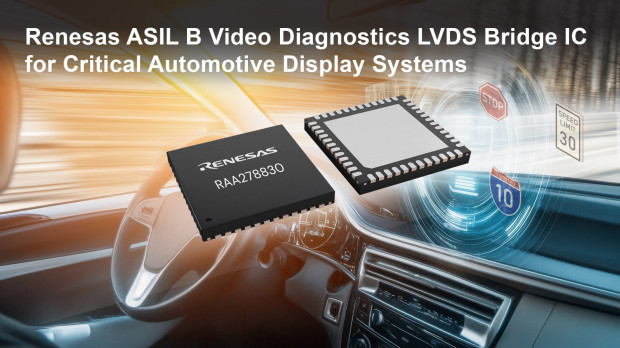

RAA278830 to procesor wideo o dużym stopniu integracji, przeznaczony do obsługi wyświetlaczy LCD w systemach motoryzacyjnych, zgodnych z wymaganiami ISO 26262 na poziomie ASIL B. Został zaprojektowany do współpracy z wyświetlaczami przeziernymi HUD, zestawami wskaźników cyfrowych, systemami monitorowania CMS i lusterkami elektronicznymi. Realizuje nie tylko transmisję i przetwarzanie sygnału LVDS (OpenLDI), ale też na bieżąco monitoruje poprawność wyświetlania treści wideo, co ma kluczowe znaczenie w systemach, od których zależy bezpieczeństwo kierowcy i pasażerów.
Układ zawiera podwójne wejścia i wyjścia Open-LDI. W całej ścieżce danych zastosowano mechanizmy kontrolne m.in. CRC, bity parzystości, testy BIST oraz redundancję, co pozwala na wczesne wykrywanie błędów transmisji. Rozbudowane funkcje diagnostyczne obejmują analizę czasu trwania i integralności sygnału, a także ocenę zawartości obrazu. Układ wykrywa m.in. zatrzymane klatki, błędne kolory, uszkodzone ramki, migotanie, błyski oraz elementy obrazu, które mogą ograniczać widoczność w przypadku wyświetlaczy HUD.
RAA278830 charakteryzuje się małą emisją elektromagnetyczną, wynikającą z zastosowania modulacji Spread Spectrum. Oferuje dwa interfejsy konfigurowalne: I²C i SPI oraz umożliwia współpracę z pamięcią SPI-Flash, co pozwala na realizację funkcji OSD, zarówno z wykorzystaniem czcionek wewnętrznych, jak i zewnętrznych zasobów. Istnieje też możliwość uruchamiania systemu bez mikrokontrolera, dzięki trybowi bootowania z pamięci SPI-Flash. Podział pamięci na banki pozwala na przeprowadzanie aktualizacji OTA w trybie fail-safe.
RAA278830 jest zamykany w obudowie 72SCQFN o wymiarach 10 x 10 mm i spełnia wymogi kwalifikacji AEC-Q100 Grade 2. Dzięki połączeniu wysokiego stopnia integracji, mechanizmów bezpieczeństwa oraz diagnostyki wideo, stanowi podstawę do budowy niezawodnych systemów wyświetlania w pojazdach nowej generacji.
Więcej na: www.renesas.com
