ADHV4710 to wysokonapięciowy wzmacniacz operacyjny, opracowany przez firmę Analog Devices, przeznaczony do precyzyjnego wzmacniania sygnałów w aplikacjach wymagających dużej szybkości narastania sygnału i dużej wydajności prądowej. Został zrealizowany w technologii BCDMOS, łączącej elementy wysokonapięciowe z precyzyjnym torem analogowym oraz wbudowaną sekcją cyfrową z interfejsem SPI.
Układ może być zasilany ze źródła symetrycznego o napięciu do ±55 V lub pojedynczego do 110 V. Zapewnia wydajność prądową ±1 A i umożliwia uzyskanie napięcia wyjściowego do ±52 V. Charakteryzuje się bardzo dużą szybkością narastania sygnału, sięgającą 1300 V/µs przy pojemności obciążenia 1 nF. Szybkość narastania może być regulowana zewnętrznym rezystorem. Ponadto, dodatkowy kondensator kompensujący pozwala na bezpieczne sterowanie obciążeniami pojemnościowymi.
Wzmacniacz wyposażono w zestaw funkcji ochronnych i diagnostycznych. Interfejs SPI umożliwia programowanie parametrów progowych, m.in. zabezpieczenia nadprądowego, nadnapięciowego i termicznego, a także monitorowanie stanu układu. Wbudowany czujnik temperatury z wyjściem analogowym pozwala na bieżące śledzenie temperatury złącza, a programowalne opóźnienie umożliwia dostosowanie reakcji zabezpieczenia termicznego do rodzaju aplikacji.

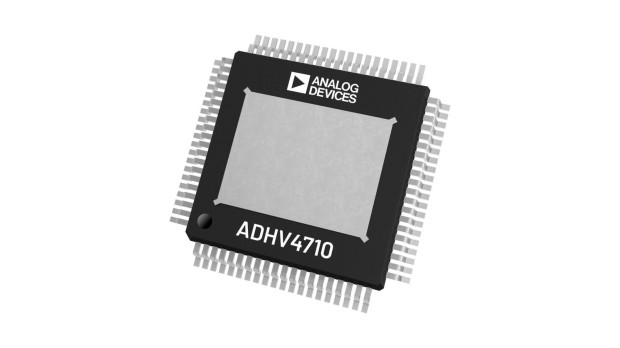

ADHV4710 pobiera typowo 12 mA prądu w stanie spoczynkowym. Jest zamykany w obudowie TQFP o wymiarach 12 x 12 mm z metalizowaną górną powierzchnią, ułatwiającą odprowadzanie ciepła przez radiator. Zakres dopuszczalnej temperatury pracy od -40 do +85°C pozwala na pracę w warunkach przemysłowych. Zakres zastosowań układu obejmuje aplikacje, w których wymagane jest szybkie i precyzyjne sterowanie napięciem lub prądem przy dużych wartościach napięcia zasilającego. Przykładem mogą być urządzenia testujące (ATE), zasilacze programowalne, wzmacniacze mocy do przetworników piezoelektrycznych i wysokonapięciowe generatory AWG.
