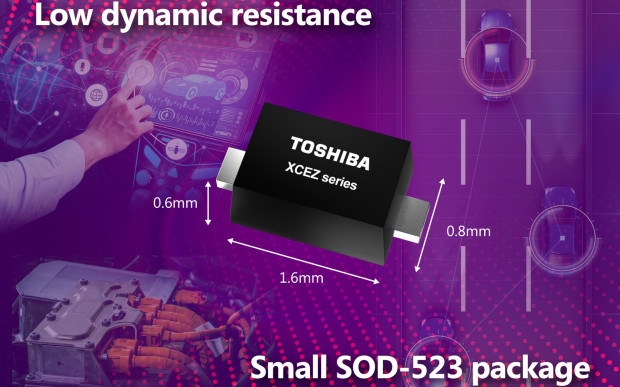

Diody Zenera nowej serii XCEZ zapewniają ochronę przed zakłóceniami pochodzącymi od impulsów przełączających i wyładowań elektrostatycznych w elektronice samochodowej. Są zamykane w obudowach SOD-523 o powierzchni 1,6 x 0,8 mm, zapewniając znaczną redukcję powierzchni montażowej w porównaniu z odpowiednikami wcześniejszej serii XCUZ, produkowanymi w obudowach SOD-323 (2,5 x 1,25 mm). Umożliwia to gęstsze rozmieszczenie komponentów na płytkach drukowanych w urządzeniach o ograniczonej przestrzeni montażowej, takich jak moduły ADAS i infotainment oraz systemy zarządzania akumulatorem (BMS).
Oferta diod XCEZ obejmuje wersje o napięciu Zenera od 5,6 V do 36 V. Wszystkie uzyskały kwalifikację AEC-Q101, co potwierdza ich odporność na typowe obciążenia eksploatacyjne w środowiskach motoryzacyjnych, takie jak cykliczne zmiany temperatury, wilgotność czy wibracje. Dodatkową zaletą jest bardzo mała rezystancja dynamiczna, wynosząca typowo 0,16 Ω dla przykładowego modelu XCEZ5V6. Zapewnia to skuteczne rozpraszanie prądów udarowych i ograniczanie przepięć, występujących na liniach zasilania. Mała rezystancja dynamiczna ogranicza dodatkowo straty energii przy impulsach o dużej szybkości narastania zboczy.
Diody XCEZ mogą rozpraszać impulsy udarowe o mocy do 6 W @ 10 ms. Zapewniają też ochronę przed wyładowaniami ESD o czasie trwania rzędu nanosekund oraz przed przepięciami o czasie trwania od mikro- do milisekund.
Więcej na: www.toshiba.semicon-storage.com
