AP22950 jest jednokierunkowym przełącznikiem linii VBUS, mogącym znaleźć zastosowanie w systemach zgodnych ze standardem USB Power Delivery 3.1. Zwiększa on odporność portów USB-C na przepięcia, zapewniając stabilną i bezpieczną pracę w aplikacjach zasilających o mocy do 100 W.
Zakres napięcia wejściowego układu rozciąga się od 2,5 V do 22,5 V, co pozwala na obsługę wszystkich poziomów napięć definiowanych w specyfikacji USB PD 3.x. Rezystancja w stanie włączonym wynosi 30 mΩ, co umożliwia przesyłanie prądów o natężeniu do 5 A przy niewielkich stratach mocy. Układ charakteryzuje się odpornością napięciową do 29 V na liniach VBUS i VINT, co zwiększa bezpieczeństwo w przypadku krótkotrwałych przepięć lub niewłaściwego podłączenia zasilania.
AP22950 zawiera zabezpieczenie podnapięciowe, nadnapięciowe, przed odwróceniem polaryzacji i termiczne. Domyślny próg zadziałania OVP wynosi 23 V, jednak możliwa jest jego regulacja w zakresie od 4 V do 23 V za pomocą zewnętrznego rezystora. Dodatkowo, wyprowadzenie ACKb może pełnić funkcję wskaźnika stanu napięcia VBUS, ułatwiając diagnostykę układu w systemie nadrzędnym.

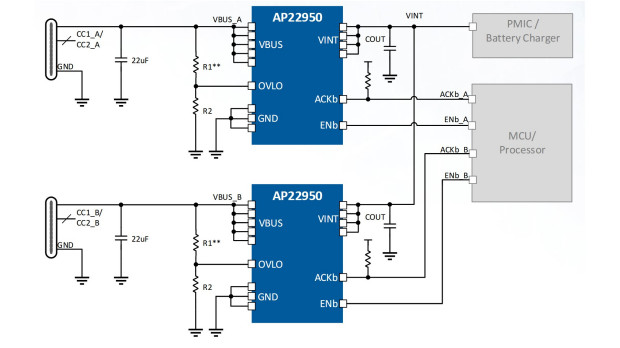

Zabezpieczenie przed odwróceniem polaryzacji umożliwia izolowanie większych napięć na linii VINT względem VBUS. Dzięki temu, możliwe jest równoległe połączenie kilku układów AP22950 w systemach przenośnych z kilkoma źródłami zasilania, w których automatycznie wybierane jest najwyższe napięcie dostępne w danym momencie. W przypadku, gdy napięcie na wyjściu przekroczy wartość napięcia wejściowego, układ przechodzi w tryb pracy diodowej, blokując przepływ prądu wstecznego.
Zintegrowany transil na linii VBUS w połączeniu z kondensatorem wejściowym o pojemności 22 µF, zapewniają ochronę przed impulsami udarowymi do 110 V, zgodnie z wymogami normy IEC61000-4-5. Oznacza to, że zarówno sam układ, jak i podłączone do niego elementy systemu, są zabezpieczone przed przepięciami, pojawiającymi się w trakcie podłączania lub rozłączania przewodów USB-C w środowiskach o podwyższonym poziomie zaburzeń elektromagnetycznych. Dodatkowo, układ zapewnia kontrolę szybkości narastania sygnału (slew-rate), ograniczając prąd rozruchowy podczas włączania zasilania.
AP22950 jest zamykany w miniaturowej obudowie U-WLB2515-15, dzięki czemu idealnie nadaje się do montażu w aplikacjach o dużej gęstości upakowania podzespołów. Jego zakres zastosowań obejmuje m.in. laptopy, smartfony, tablety, kamery i głośniki przenośne.
Więcej na: www.diodes.com
