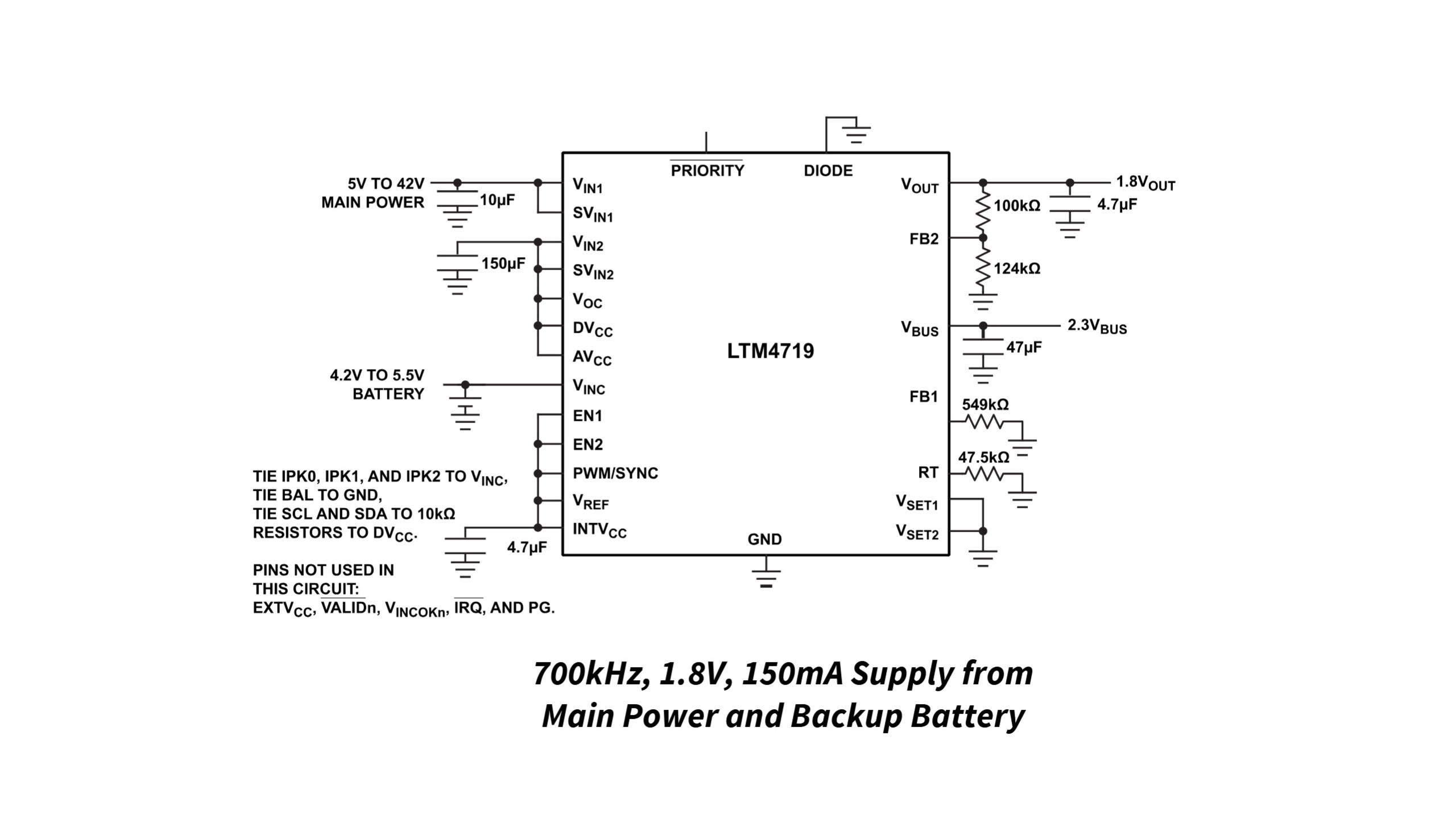

LTM4719 to konwerter DC-DC step-down z podwójnym wejściem i wbudowanym układem monitorowania stanu akumulatora, zaprojektowany do pracy w systemach zasilanych z dwóch źródeł napięcia. Pracuje w szerokim zakresie napięcia wejściowego od 2,4 V do 42 V, umożliwiając automatyczne i płynne przełączanie pomiędzy źródłami, bez powodowania przepięć na wyjściu. Eliminuje to konieczność stosowania kondensatorów podtrzymujących i zapewnia ciągłość zasilania w urządzeniach przenośnych lub systemach awaryjnych.
LTM4719 umożliwia stabilizowanie napięcia wyjściowego w zakresie od 1 V do 4,2 V, zapewniając wydajność prądową 150 mA. Zawiera wbudowany regulator LDO, którego napięcie dropout wynosi zaledwie 195 mV przy pełnym obciążeniu. Pobór prądu układu wynosi typowo 560 nA w stanie spoczynkowym i 42 µA przy pełnym obciążeniu, co pozwala na efektywne wykorzystanie energii w systemach zasilanych bateryjnie. W trybie Burst, pobór prądu spoczynkowego jest ograniczany do 18,5 μA.
Zastosowany w układzie licznik ładunku umożliwia precyzyjne monitorowanie stanu naładowania akumulatora. Informacje o napięciu, impedancji i temperaturze ogniwa mogą być odczytywane przez interfejs I²C, umożliwiający również programowanie wartości progowych zabezpieczeń, w tym podnapięciowego (UVLO) oraz alarmu rozładowania. Po przekroczeniu wartości progowych układ generuje sygnał przerwania na wyprowadzeniu IRQ. Dostępne są ponadto wyjścia sygnalizujące właściwy poziom napięcia zasilania (PG) i aktywne źródło wejściowe.

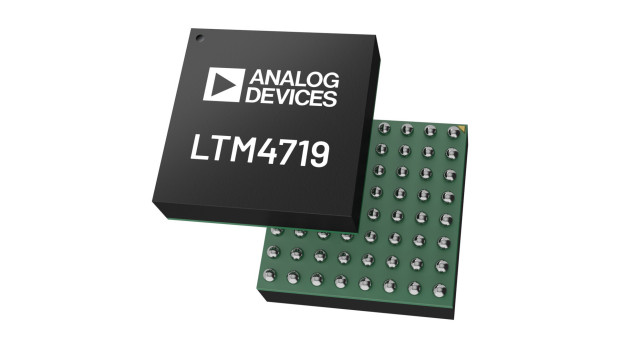

LTM4719 pracuje ze sterowaniem w trybie prądowym przy minimalnym czasie włączenia tranzystora równym 60 ns, co zapewnia stabilną pracę w szerokim zakresie częstotliwości taktowania od 200 kHz do 2,2 MHz. Może być synchronizowany z zewnętrznym sygnałem zegarowym. Zawiera ogranicznik prądowy, zabezpieczenie termiczne i zabezpieczenie podnapięciowe. Jest zamykany w obudowie BGA o wymiarach 7 x 7 x 1,85 mm, wewnątrz której umieszczono wszystkie elementy niezbędne do pracy, w tym dławiki i kondensatory.
Układ może znaleźć zastosowanie w urządzeniach przenośnych, systemach zasilania awaryjnego, sprzęcie medycznym i przemysłowym, a także w zdalnych układach pomiarowych, wymagających stabilnego źródła zasilania z możliwością monitorowania jego stanu.
