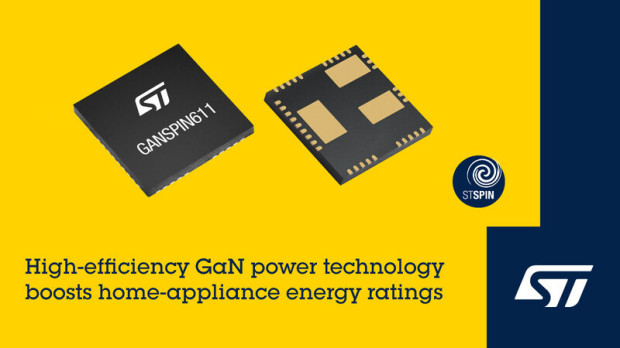

Zintegrowane stopnie mocy GaNSPIN611 i GaNSPIN612 firmy STMicroelectronics są przeznaczone do sterowania silnikami BLDC o mocy do 400 W w sprężarkach, pompach, wentylatorach i serwonapędach, stosowanych w urządzeniach AGD i automatyce przemysłowej. Oba zostały oparte na małostratnych, 650-woltowych tranzystorach GaN i są zgodne pod względem rozkładu wyprowadzeń, co umożliwia skalowanie projektów, bez wprowadzania zmian w topologii płytki drukowanej. Różnią się rezystancją RDS(ON), wynoszącą odpowiednio 138 mΩ i 270 mΩ oraz dopuszczalnym prądem wyjściowym (10 A i 5,5 A). Oba są zamykane w obudowach QFN o powierzchni 9 x 9 mm. Dzięki małym stratom, mogą w wielu aplikacjach pracować bez radiatora, co zmniejsza wymaganą powierzchnię płytki drukowanej.
GaNSPIN611 i GaNSPIN612 to układy typu system-in-package, zawierające sterownik bramek oraz półmostkowy stopień mocy, oparty na 650-woltowych tranzystorach GaN. Wymagają minimum elementów zewnętrznych. W odróżnieniu od uniwersalnych sterowników tranzystorów GaN, ich wewnętrzny sterownik umożliwia kontrolę czasów włączania i wyłączania w trybie hard-switching. Nominalna szybkość narastania napięcia wynosi 10 V/ns, co zmniejsza obciążenie uzwojeń silnika i poziom emisji elektromagnetycznej. Projektant ma możliwość regulacji dV/dt podczas włączania, co pozwala dopasować charakterystykę przełączania do konkretnego typu silnika i warunków pracy.
GaNSPIN611 i GaNSPIN612 akceptują napięcia wejściowe z zakresu od 3,3 do 20 V. Zawierają zestaw zabezpieczeń, typowych dla układów napędowych. Jest to zabezpieczenie nadprądowe z programowalnym czasem auto-restartu, zabezpieczenie podnapięciowe, nadnapięciowe i termiczne oraz mechanizm, zapobiegający jednoczesnemu włączeniu obu tranzystorów wyjściowych.
Więcej na: www.st.com
