Diody Schottky’ego 4. generacji firmy MCC zostały zaprojektowane pod kątem zastosowań w układach wysokonapięciowych, pracujących przy dużej częstotliwości przełączania i w wysokiej temperaturze otoczenia. Są produkowane w technologii SiC. Wykazują małe straty mocy, zarówno w stanie przewodzenia, jak i podczas przełączania, co ogranicza wymogi odnośnie chłodzenia i umożliwia montaż w układach o dużej gęstości upakowania podzespołów.

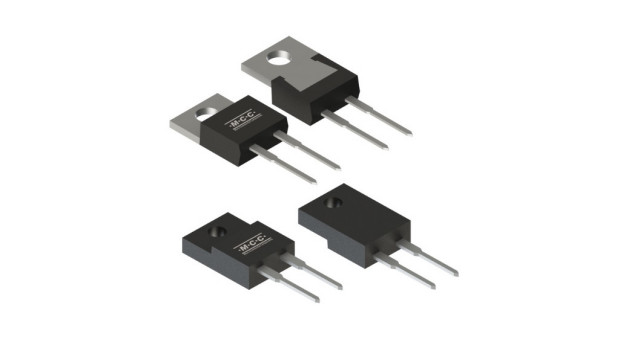

Diody SICxxxx występują w wariantach o maksymalnym napięciu wstecznym (VRRM) wynoszącym 650 i 1200 V oraz o prądzie znamionowym 2 i 4 A. Są zamykane w standardowych obudowach TO-220AC oraz w izolowanych obudowach ITO-220AC, ułatwiających integrację mechaniczną z radiatorami.
Zastosowanie technologii SiC pozwoliło na uzyskanie niskiego napięcia przewodzenia w porównaniu z klasycznymi, wysokonapięciowymi diodami krzemowymi, przy jednoczesnym zapewnieniu bardzo małych strat przełączania. Cechą charakterystyczną cechą Schottky’ego SiC jest pomijalnie mały ładunek wewnętrzny, umożliwiający pracę w układach o dużej częstotliwości przełączania przy małych stratach i małej emisji elektromagnetycznej. Ważną zaletą jest też dodatni współczynnik temperaturowy napięcia przewodzenia. Wraz ze wzrostem temperatury, napięcie przewodzenia rośnie, co sprzyja stabilnemu podziałowi prądu w konfiguracjach równoległych i ogranicza ryzyko nierównomiernego obciążenia elementów. W połączeniu z szeroką przerwą energetyczną, zwiększa to odporność na zjawisko niekontrolowanego wzrostu temperatury i ułatwia projektowanie systemów o dużej niezawodności.
Zakres zastosowań diod SICxxxx obejmuje prostowniki i układy korekcji PFC w zasilaczach impulsowych, układy napędowe silników, ładowarki pokładowe pojazdów EV oraz systemy sterowania maszyn i robotów, wymagające dużej sprawności energetycznej i możliwości pracy w szerokim zakresie temperatury otoczenia.
|
Obudowa |
IF(AV) |
VRRM |
|
|
SICF02120Y |
TO-220AC |
2 A |
1200 V |
|
SICF0465Y |
ITO-220AC |
4 A |
650 V |
|
SIC0465Y |
ITO-220AC |
4 A |
650 V |
Więcej na: www.mccsemi.com
