W układzie XDM700-1 pomiary prądu i napięcia prowadzone są z wykorzystaniem przetworników analogowo-cyfrowych (ADC) o rozdzielczości 12 bitów, zapewniających niepewność pomiarową na poziomie: ±0,4% - dla napięcia, oraz ±0,75% - dla prądu. Wyniki pomiarów uzyskiwane przez układ udostępniane są zarówno poprzez analogowe wyjście IMON, jak i cyfrowy interfejs PMBus 1.3, w ramach którego transmisje danych realizowane są z częstotliwością do 1 MHz. Element dostarcza również dane dodatkowe, obejmujące wartości minimalne lub maksymalne, oraz pozwala na definiowanie progów ostrzegawczych dla wielkości przez niego monitorowanych w czasie rzeczywistym.

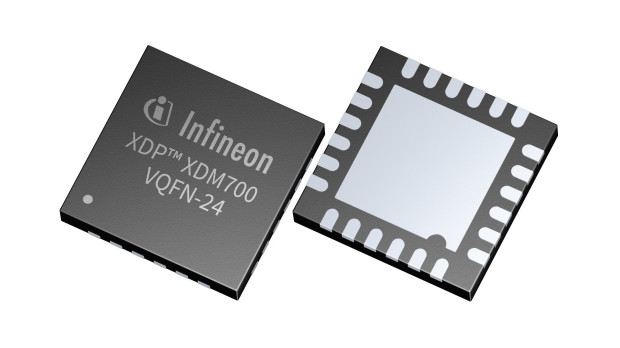

Oprócz podstawowych funkcji pomiarowych podzespół oferuje obliczanie i raportowanie mocy. W połączeniu z kompaktowymi wymiarami sprawia to, że XDM700-1 sprawdza się wszędzie tam, gdzie wymagane jest wierne i równocześnie nieprzerwane monitorowanie parametrów zasilania. Element dostarczany jest w obudowie VQFN-24 o wymiarach: 4×4 mm i pracuje w zakresie temperatury: od −40 do 125°C. Znajduje on zastosowanie przede wszystkim w serwerach lub urządzeniach telekomunikacyjnych, ale również wykorzystywany jest w systemach robotycznych, zasilaczach oraz instalacjach opartych na odnawialnych źródłach energii (OZE). Układ XDM700-1 należy do rodziny XDP dedykowanej obwodom zasilania w aplikacjach o wysokiej gęstości mocy. Rodzina ta obejmuje pełne spektrum zastosowań: od elektroenergetyki, aż po centra danych, gdzie decydującą rolę odgrywa wysoka sprawność pracy wraz z jej niezawodnością.
Więcej na: www.infineon.com
