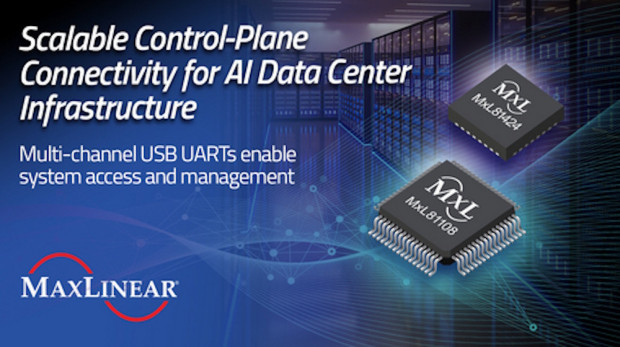

MxL81424 jest układem, który spełnia funkcję mostka komunikacyjnego USB–UART. Opracowany przez firmę MaxLinear element umożliwia prowadzenie transmisji danych z przepustowością: od 300 b/s do 12 Mb/s. Dzięki zastosowaniu czterech niezależnych kanałów UART, podzespół pozwala na jednoczesną komunikację z wieloma urządzeniami, co czyni go szczególnie przydatnym m.in. w systemach wbudowanych (embedded), czy osprzęcie przemysłowym oraz innych rozwiązaniach wymagających integracji kilku interfejsów szeregowych z magistralą USB.
Każdy kanał UART wyposażony został w dwa bufory FIFO o pojemności 512 bajtów: nadawczy oraz odbiorczy dla przesyłanych informacji. Kierunek transmisji danych określany jest automatycznie, a linie sygnałowe UART można skonfigurować jako wyprowadzenia ogólnego przeznaczenia (GPIO). Takie podejście umożliwia szybkie i proste dostosowanie MxL81424 do różnego typu zastosowań oraz specyficznych wymogów projektowych, bez konieczności korzystania z dodatkowych komponentów.
Mostek wspiera również interfejs IrDA, zapewniając przy tym mechanizmy korekcji przekłamanych danych. W przypadku wystąpienia problemów z transmisją USB–UART, można skorzystać z diagnostyki oferowanej przez układ. Dzięki temu, rozwiązanie bezpośrednio usprawnia proces testowania, uruchamiania i integracji systemów. Do zasilania układu wymagane jest napięcie: 3,3 lub 5 V DC. Temperatura pracy podzespołu wynosi: od −40°C do 85°C. Interfejs komunikacyjny dostępny jest w obudowie QFN32 o wymiarach: 5×5 mm. Wyposażono go w
zabezpieczenia chroniące przed wyładowaniami elektrostatycznymi (ESD). Zagwarantowano także współpracę, jeśli chodzi o emulatory portów szeregowych i sterowniki dla systemów operacyjnych Windows oraz Linux. W efekcie MxL81424 może być integrowany z różnymi aplikacjami, bez wprowadzania zmian w ich architekturze (programowej i sprzętowej), co ułatwia wdrożenie w nowych projektach lub podczas modernizacji istniejących rozwiązań, w których znaczenie ma niezakłócona komunikacja z systemami wykorzystującymi interfejs UART.
Więcej na: www.maxlinear.com
