W układzie MCACD8D5N06YL zawarto dwa tranzystory MOSFET, których napięcie „dren-źródło” VDS osiąga 60 V. Przy temperaturze obudowy TC równej 25°C, prąd drenu ID w elementach nie przekracza 50 A. Najwyższa moc strat PD wynosi 56 W. Rezystancja w stanie przewodzenia RDS(on) to 8,5 mΩ, przy napięciu "bramka-źródło" VGS = 10 V. Wymienione parametry umożliwiają korzystanie z MCACD8D5N06YL w rozwiązaniach będących "znacznymi" obciążeniami prądowymi na ograniczonej powierzchni montażowej. Zastosowana struktura układu zdecydowanie ogranicza straty przełączania, warunkując w ten sposób zwiększoną sprawność pracy podzespołu.

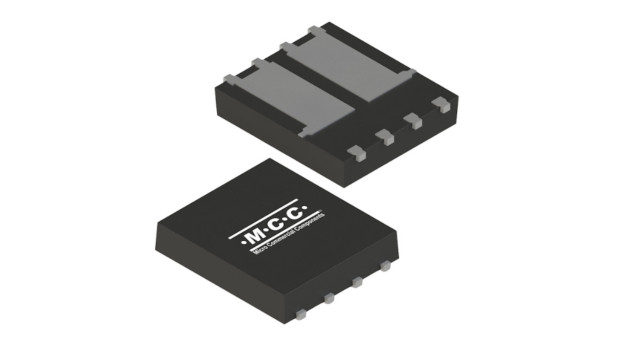

Komponent firmy Micro Commercial Components (MCC) zamknięty jest w obudowie PDFN5060-8D. Efektem tego są ograniczone wartości rezystancji termicznych: "złącze-obudowa" oraz "złącze-otoczenie" równe kolejno: 2,2 i 60°C/W. Element znajduje zastosowanie szczególnie w przetwornicach DC/DC. Jest on spotykany także w sterownikach silników i automatyce przemysłowej oraz dodatkowo sprawdza się w stopniach przełączających w aplikacjach dużej mocy, w których znaczenie mają: bezawaryjna praca w trudnych środowiskach, małe wymiary i przewodzenie dużych prądów, przy uwzględnieniu efektywnego odprowadzania ciepła.
Więcej na: www.mccsemi.com
