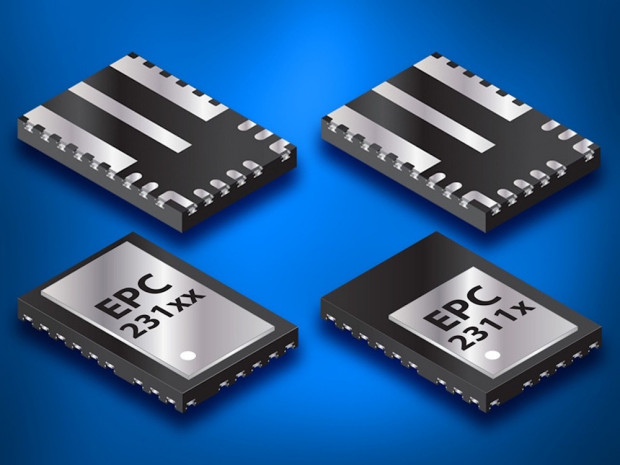

Układ EPC23108 produkowany jest przez firmę Efficient Power Conversion. Jest to półmostkowy stopień mocy, obejmujący dwa tranzystory z podłożem azotkowo-galowym i kanałem wzbogacanym (eGaN) oraz wbudowany sterownik ich bramek. Tak zbudowany element cechuje się wydajnością prądową do 35 A i może pracować przy napięciu wejściowym do 100 V.
Do zasilania EPC23108 wymagane jest napięcie 5 V. Przejście w tryb czuwania odbywa się poprzez podanie stanu niskiego na dedykowane wejście. Uwzględniono również układ resetujący po załączeniu zasilania dla tranzystora dolnego oraz blokadę przed zbyt niskim napięciem (UVLO) dla tranzystora górnego. Dodatkowo obudowa QFN o wymiarach 3,5×5 mm przystosowana jest do montażu powierzchniowego (SMT) i wyposażona w odsłonięty obszar termiczny ułatwiający odprowadzanie ciepła. Maksymalna rezystancja w stanie przewodzenia RDS(on) nie przekracza 6,6 mΩ – przy napięciu „bramka–źródło” VGS równym 5 V. Podana wartość dotyczy obu tranzystorów eGaN, natomiast zastosowania podzespołu to przede wszystkim przetwornice DC/DC oraz falowniki współpracujące z szeroką gamą napędów i silników.
Więcej na: epc-co.com
