Zabezpieczenia ESD do portów USB-OTG o małej pojemności wewnętrznej i małym prądzie upływu

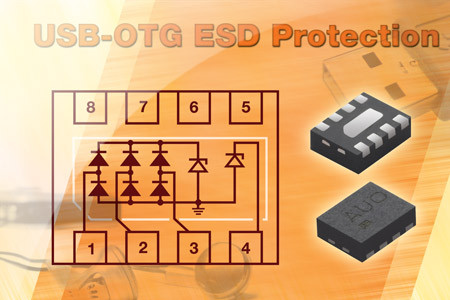

Opracowane przez firmę Vishay zabezpieczenia ESD o symbolu VBUS053BZ-HNH-G-08 charakteryzują się małą pojemnością wewnętrzną rzędu 0,7pF i małym prądem upływu, poniżej 0,085µA.

Są to zabezpieczenia zaprojektowane specjalnie do portów USB-OTG, produkowane w niskoprofilowych obudowach SMD LLP1713-9M o 9 polach kontaktowych i grubości 0,6mm. Realizują zabezpieczenie 3 linii sygnałowych (D+, D- i ID) przy napięciu pracy do 5,5V i linii VBUS przy napięciu pracy do 12V.

Ze względu na małe rozmiary mogą być montowane zarówno w sprzęcie stacjonarnym, jak i mobilnym. Prąd upływu wynosi 0,085µA przy napięciu pracy 3,3V i 1µA przy 5,5V. Napięcie poziomujące dla linii danych wynosi >4,1V dla przepięć ujemnych i <18V dla przepięć dodatnich (3A), natomiast dla linii zasilającej 30V (8A).

W zakresie ochrony ESD VBUS053BZ-HNH-G-08 spełnia wymogi normy IEC 61000 4 2 do 12kV (air discharge) i 15kV (contact discharge) dla linii sygnałowych oraz do ±30kV dla linii VBUS. W zakresie ochrony przed prądami udarowymi spełnia wymogi normy IEC 6100-4-5 (3A).
