Konwerter DC-DC do zasilania modułów GSM/GPRS

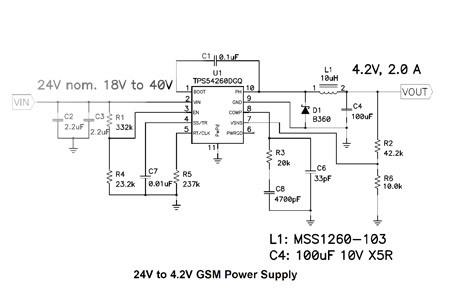

TPS54260 to specjalizowany konwerter DC-DC o szerokim zakresie napięć wejściowych i krótkim czasie odpowiedzi, przeznaczony do zasilania modułów GSM/GPRS wykorzystywanych w elektronicznych miernikach, systemach zarządzania flotą pojazdów i systemach alarmowych.

Jest konwerterem o topologii step-down, pracującym ze sterowaniem prądowym. Zawiera wbudowany wysokoprądowy tranzystor FET i źródło napięcia referencyjnego 0,8V. Charakteryzuje się maksymalnym napięciem wejściowym 60V, wydajnością prądową 2,5A i sprawnością sięgającą 95%.

Przy braku obciążenia TPS54260 jest przełączany w tryb z pomijaniem impulsów (Eco-Mode), w którym pobór prądu ze źródła wejściowego zmniejsza się do 138µA. W trybie disabled pobiera jedynie 1,3µA prądu.

Zawiera zabezpieczenie pod- i nadnapięciowe, układ miękkiego startu oraz wyprowadzenie Power Good sygnalizujące napięcie wyjściowe pomiędzy 94% i 107% wartości nominalnej. Pozostałe parametry:

• zakres napięć wejściowych: 3,5...60V,
• wbudowany tranzystor FET: 200mΩ/2,5A,
• częstotliwość taktowania: od 100 kHz do 2,5 MHz,
• obudowa: MSOP 3,0 x 4,9 x 1,0mm,
• cena hurtowa: 2,30 USD przy zamówieniach 1000 sztuk.
