Oscylator OCXO z wbudowanym odbiornikiem GPS

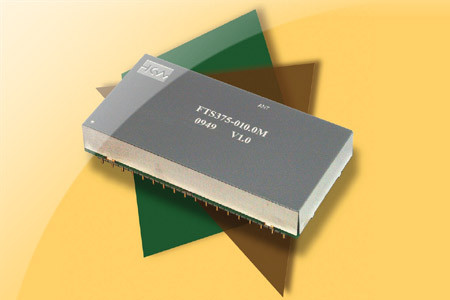

TiMax FTS375 to oscylator zegarowy OCXO z wbudowanym odbiornikiem GPS, przeznaczony do synchronizacji pracy systemów komunikacyjnych.

Zapewnia przede wszystkim bardzo mały szum fazowy, wynoszący 1ps dla zakresu 10Hz...2 MHz i 0,6ps dla zakresu 12 kHz...2 MHz (rms). Zawiera wyjścia CMOS 1 PPS, CMOS 10 MHz i sinusoidalne 10 MHz. Może być synchronizowany z wewnętrznym odbiornikiem GPS lub z zewnętrznymi sygnałami 10 MHz/1 PPS.

Generuje alarmy sygnalizujące utratę synchronizacji, przejście w tryb holdover lub błąd anteny. Zawiera wejścia sterujące do wyboru źródła referencyjnego lub pracy w trybie holdover. 3 linie I/O zapewniają dostęp do komend NMEA odbiornika GPS, pozwalają na uzyskanie znacznika czasowego oraz sygnalizują wyjście odbiornika ze stanu alarmowego.

FTS375 charakteryzuje się elastyczną konfiguracją. Jest oferowany w cenie 300 USD. Może być stosowany w radiowych stacjach bazowych, systemach telewizji naziemnej i wszelkiego typu systemach rozłożonych wymagających synchronizacji.

Ważniejsze cechy:

• wyjścia 1 PPS, 10 MHz i sinusoidalne,
• 3 źródła referencyjne do wyboru: GPS, zewnętrzny sygnał 1 PPS, zewnętrzny sygnał 10 MHz,
• tryb holdover,
• 3 wyjścia alarmowe: loss of lock, holdover, antenna fault,
• 3 linie I/O odbiornika GPS,
• master reset,
• napięcie zasilania 3,3V,
• zakres temp. pracy od 0°C do +70°C,
• złącze antenowe MCX (żeńskie),
• wymiary: 100 x 50 x 17,98 mm.

Więcej na: www.conwin.com
