Serializery-deserializery do przemysłowych aplikacji wideo

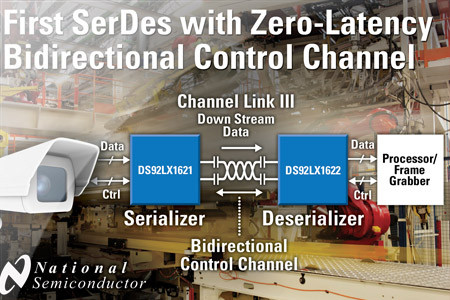

National Semiconductor prezentuje nową linię serializerów-deserializerów Channel Link III, w których po raz pierwszy zaimplementowano dwukierunkowy kanał kontrolny zero-latency.
Pozwala on wyeliminować niezbędny we wcześniejszych rozwiązaniach zewnętrzny kanał kontrolny i zegarowy I2C, co z kolei dwukrotnie zmniejsza koszt okablowania w przemysłowych instalacjach wideo. W skład chipsetu wchodzą układy serializera DS92LX2121 i deserializera DS92LX2122, pozwalające sterować kolorowymi ekranami w trybie 18-bitowym przy maksymalnej prędkości transmisji sygnałów do 1050 Mb/s.
Nieco wolniejsze odpowiedniki DS92LX1621 i DS92LX1622 oferują 16-bitowy tryb sterowania i przepustowość łącza 800 Mb/s. Oba chipsety wykorzystują niskonapięciowy równoległy interfejs CMOS (LVCMOS) i pracują z częstotliwością taktowania od 10 do 50 MHz. Mogą współpracować z różnymi źródłami sygnału wizyjnego, aż do częstotliwości HD.
Automatycznie synchronizują się z sygnałem wejściowym przychodzącym z układów FPGA i ASIC, bez zewnętrznego sygnału referencyjnego ani szablonów synchronizacyjnych, stanowiąc łatwe w użyciu rozwiązanie typu \"plug-and-go\". Oferują wiele funkcji kondycjonowania sygnałów, pozwalających zwiększyć nawet dwukrotnie zasięg transmisji w stosunku do układów poprzednich serii.
Są zabezpieczone przed interferencjami EMI i tolerują wyładowania ESD do 8kV (HBM). Pracują w zakresie temperatur od -40°C do +85°C. W odróżnieniu od układów FPGA z zaimplementowanymi mechanizmami SerDes nie wymagają referencyjnego sygnału zegarowego, zewnętrznych układów kondycjonowania sygnałów, niskoszumnych zasilaczy, elementów zabezpieczających przed wyładowaniami ESD ani dodatkowej linii synchronizacyjnej. Są wykonywane w obudowach LLP. Ceny hurtowe zaczynają się od 5,10 USD przy zamówieniach 1000 sztuk.
