Niskoczęstotliwościowy generator zegarowy o okresie od 1ms do 9,5h

Niskoczęstotliwościowy oscylator LTC6991 służy do generacji sygnałów zegarowych m.cz. o okresie regulowanym w bardzo szerokich granicach od 1ms do 9,5h z dokładnością lepszą niż 1,5%.

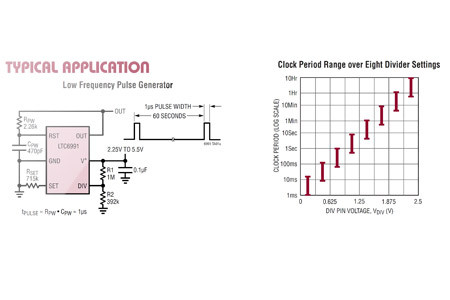

Stanowi rozszerzenie rodziny układów TimerBlox. Wymaga minimum elementów współpracujących i charakteryzuje się bardzo łatwą implementacją. Okres generowanego przebiegu jest programowany przy użyciu od 1 do 3 rezystorów, dzięki czemu unika się konieczności tworzenia oprogramowania oraz stosowania dużych rezonatorów kwarcowych, kondensatorów, liczników i rejestrów.

Sygnał wyjściowy ma postać fali prostokątnej o współczynniku wypełnienia 50%. Czas startu układu wynosi 500µs i już pierwszy cykl jest generowany z pełną dokładnością. Wydajność prądowa wyjścia wynosi ±20mA. Wejście Reset umożliwia asynchroniczne ustawienie wyjścia w stanie wysokim lub niskim (w zależności od konfiguracji). Oprócz konfiguracji za pomocą rezystorów, okres sygnału wyjściowego może być też regulowany dynamicznie oddzielnym sygnałem sterującym.

Układy rodziny TimerBlox są elementami typowo półprzewodnikowymi. Mogą pracować w obecności silnych udarów mechanicznych i wibracji oraz ekstremalnych temperatur. LTC6991 pobiera minimalny prąd ze źródła zasilającego wynoszący od 55 do 80µA.

Pracuje w zakresie napięć zasilania od 2,25 do 5,5V i w zakresie temperatur otoczenia od -40ºC do +125ºC. Jest zamykany w obudowach ThinSOT-23 i DFN (2 x 3mm). Ceny hurtowe zaczynają się od 1,35 USD przy zamówieniach 1000 sztuk.
