Tranzystor mocy w.cz. 75W / 3 GHz zrealizowany w procesie GaN

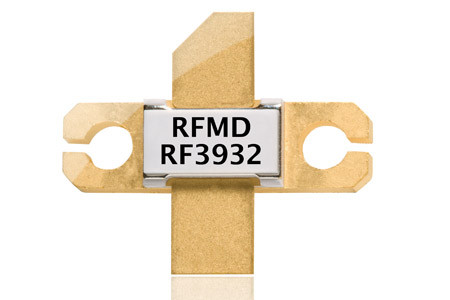

Firma RF Micro Devices wprowadziła do sprzedaży drugi (po 140-watowym RF3934) tranzystor mocy w.cz. wykonany w procesie GaN. Podobnie, jak poprzednik, RF3932 oferuje znakomite parametry dynamiczne w stosunku do podobnych tranzystorów wykonywanych w technologii krzemowej i GaAs.

Został opracowany z myślą o zastosowaniach w nadajnikach sieci komórkowych 3G/4G, nadajnikach pracujących w ogólnodostępnym paśmie ISM, wojskowych i cywilnych systemach radarowych oraz sieciach telewizji kablowej.

Nie zawiera wewnętrznej sieci dopasowującej. Jest zamykany w hermetycznej obudowie ceramicznej z wyprowadzeniami zapewniającymi skuteczne rozpraszanie ciepła. Dostępna jest płytka ewaluacyjna.

Ważniejsze parametry:

• pasmo: DC…3 GHz,
• wzmocnienie małosygnałowe: 14dB @ 2 GHz,
• napięcie dren-źródło w punkcie pracy: 48V,
• moc wyjściowa: 75W @ P3dB (2 GHz),
• sprawność: 66% @ P3dB (2 GHz),
• dopuszczalny zakres temperatur pracy: od -40°C do +85°C.
