Szerokopasmowy wzmacniacz niskoszumowy 0,3...20 GHz w plastikowej obudowie QFN

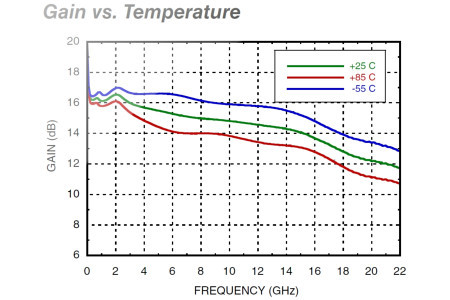

HMC1049LP5E jest miniaturowym, szerokopasmowym wzmacniaczem niskoszumowym zaprojektowanym do zastosowań w systemach komunikacyjnych, telewizji satelitarnej i urządzeniach pomiarowych. Jest wykonywany na podłożu z arsenku galu i zamykany w plastikowej obudowie chipowej QFM o powierzchni 5 x 5 mm. Pracuje w paśmie 0,3...20 GHz zapewniając wzmocnieniem sięgające 15 dB przy bardzo małym współczynniku szumów wynoszącym od 1,8 dB w dolnym zakresie częstotliwości.

HMC1049LP5E pobiera 70mA prądu ze źródła zasilającego +7 V. Jego wyjściowy współczynnik IP3 wynosi +29 dBm, a punkt 1-decybelowej kompresji wzmocnienia występuje przy mocy wyjściowej +14,5 dB. Wszystkie linie I/O są dopasowane wewnętrznie do impedancji 50 Ω. W ofercie Hittite Microwave dostępny jest też odpowiednik (HMC1049) dostarczany w formie struktury półprzewodnikowej o wymiarach 2,9 x 1,43 x 0,1 mm.
