Jednokanałowe sterowniki bramek tranzystorów MOSFET do pracy w układzie low-side
Infineon Technologies AG
Infineon powiększa ofertę sterowników bramek tranzystorów MOSFET rodziny µHVIC o trzy nowe sterowniki jednokanałowe zamykane w obudowach SOT23-5. IR44252L, IR44272L i IR44273L to sterowniki o napięciu zasilania od 5 do 20 V, pracujące w konfiguracji low-side. Zapewniają wydajność prądową wynoszącą 300/550 mA (IO+/IO-) dla IR44252L oraz ±1,5 A dla IR44272L i IR44273L.

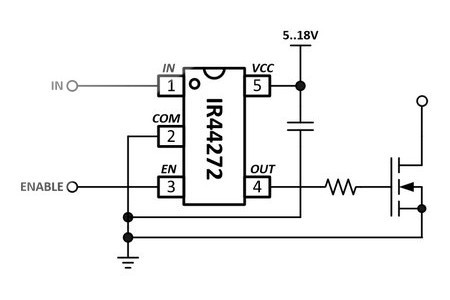

Różnią się też konfiguracją wyprowadzeń. IR44252L i IR44273L zawierają dwie linie wyjściowe, natomiast IR44272L pojedynczą linię wyjściową i wejście Enable. Wszystkie trzy sterowniki zawierają zabezpieczenie podnapięciowe i wejście Schmitta. Mogą być sterowane z wyjść układów logicznych CMOS/LSTTL zasilanych napięciem od 3,3 V. Charakteryzują się krótkim czasem propagacji (około 50 ns) i narastania/opadania sygnału (ok. 10 ns). W ofercie firmy Infineon dostępne są też podobne sterowniki jednokanałowe typu high-side: IRS25752L, IRS20752L i IRS10752L o napięciu blokowania wynoszącym odpowiednio 600, 200 i 100 V.
