Nowe diody Schottky’ego SiC o napięciach znamionowych 650 i 1200 V

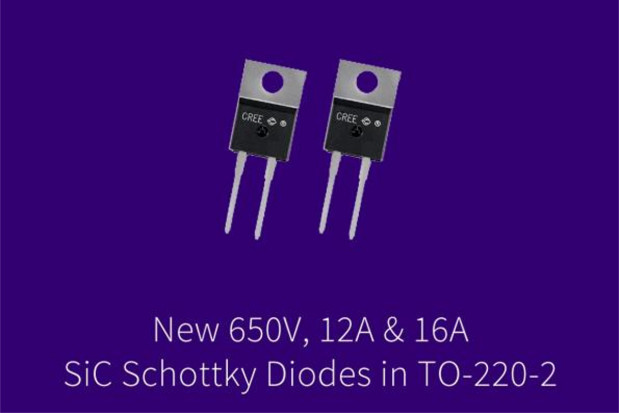

Firma Wolfspeed, specjalizująca się w produkcji elementów półprzewodnikowych na podłożach z węglika krzemu (SiC), dodała do oferty cztery nowe diody Schottky’ego. C3D12065A i C3D16065A to diody 650-woltowe o dopuszczalnym prądzie przewodzenia odpowiednio 12 i 16 A, zamykane w obudowach TO-220-2.

Są zalecane do układów korekcji PFC w zasilaczach serwerowych dużej mocy, a zwłaszcza nowych systemach 1100, 1600, 2000 i 2400 W. Są również oferowane w postaci nieobudowanych struktur półprzewodnikowych.

Dwie pozostałe diody, C3D30065D i C4D15120D są zamykane w obudowach TO-247-3. Pierwsza z nich, charakteryzująca się parametrami znamionowymi 650 V/2 x 15 A jest polecana do zasilaczy o mocy wyjściowej 3...5 kW. Druga, C4D15120D o parametrach znamionowych 1200 V/2 x 7,5 A nadaje się do zastosowań w falownikach systemów fotowoltaicznych i układach ładowania akumulatorów.

Wszystkie cztery diody z nowej oferty są odporne na impulsy przepięciowe o rekordowym współczynniku dV/dt do co najmniej 200 V/ns, co umożliwia ich współpracę z tranzystorami SiC MOSFET i krzemowymi IGBT.

Do ich najważniejszych zalet w stosunku do diod krzemowych należy znacznie większa sprawność, możliwość pracy z dużą szybkością przełączania przy małych zaburzeniach EMI, znikomy prąd regeneracyjny, mała zależność parametrów od zmian temperatury oraz odporność na duże impulsy prądu udarowego.

Dzięki dodatniemu współczynnikowi temperaturowemu VF, diody SiC mogą być łatwo łączone równolegle.
